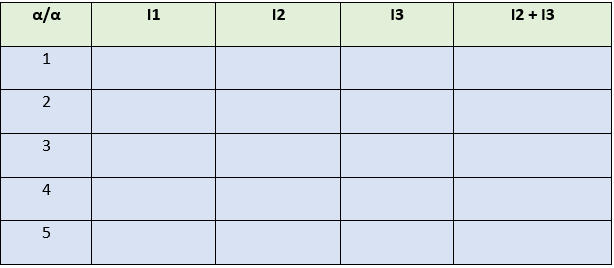

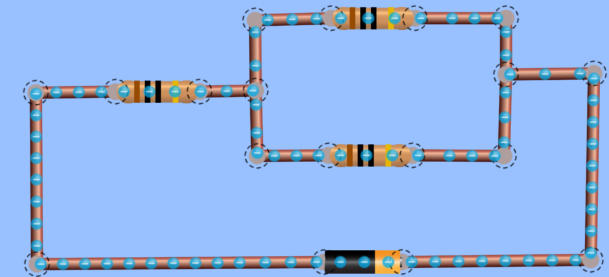

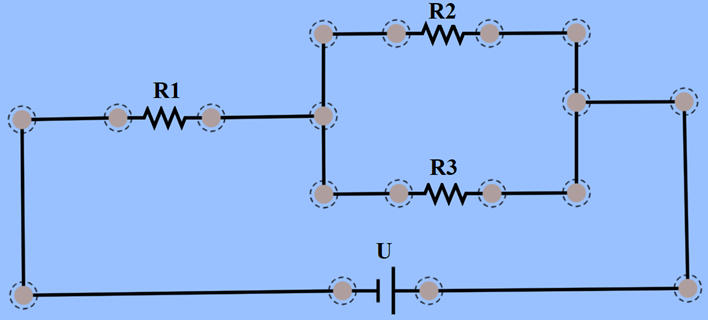

1ος ΚΑΝΟΝΑΣ του KIRCHHOFF Α. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Το αλγεβρικό άθροισμα των εντάσεων που εισέρχονται σε έναν κόμβο ισούται με το αλγεβρικό άθροισμα των εντάσεων που εξέρχονται σε τον κόμβο Δηλαδή Ιεισ = Ιεξ Β. ΚΥΚΛΩΜΑ ΜΕΤΡΗΣΕΩΝ Γ. ΠΟΡΕΙΑ ΕΡΓΑΣΙΑΣ 1. Πραγματοποιήστε το παραπάνω κύκλωμα χρησιμοποιώντας τρεις αντιστάσεις 2. Μετρήστε, με τη χρήση αμπερομέτρων, τις εντάσεις που διαρρέουν τις τρεις αντιστάσεις. 3. Πραγματοποιήστε πέντε (5) μετρήσεις αλλάζοντας κάθε φορά την τάση της πηγής. 4. Συμπληρώστε τον πίνακα μετρήσεων. 5. Καταγράψτε τα συμπεράσματα σας. Μπορείτε να πραγματοποιήσετε την εργαστηριακή άσκηση στο ακόλουθο εικονικό ηλεκτρολογικό εργαστήριο Δ. ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ Ε. ΣΥΜΠΕΡΑΣΜΑΤΑ Τι παρατηρείτε σχετικά με τις εντάσεις Ι1, Ι2, Ι3 που εισέρχονται και εξέρχονται από τον κόμβο; Επιβεβαιώνεται ο 1ος Κανόνας του Kirchoff;

Θα πρέπει να θυμόμαστε ότι το αμπερόμετρο τοποθετείται πάντα σε σειρά προς το μέρος του κυκλώματος του οποίου θέλουμε να μετρήσουμε την ένταση του ρεύματος

Σκοπός της Άσκησης Με το τέλος της άσκησης οι μαθητές θα είναι σε θέση να: α. χρησιμοποιούν το αμπερόμετρο για την μέτρηση έντασης β. εφαρμόζουν τον 1ο κανόνα του Kirchhoff σε κάθε κύκλωμα

ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΜΕΤΡΗΣΕΩΝ
