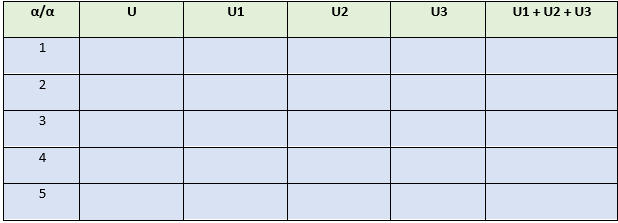

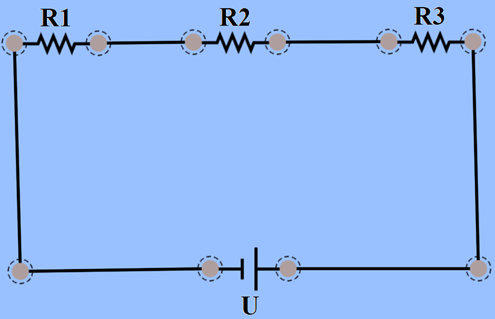

2ος ΚΑΝΟΝΑΣ του KIRCHHOFF Α. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Το αλγεβρικό άθροισμα των διαφορών δυναμικού κατά μήκος ενός κλειστού βρόγχου είναι ίσο με μηδέν Δηλαδή U = U1 + U2 + U3 + …. Δηλαδή ο 2ος κανόνας του Kirchhoff μας λέει ότι το άθροισμα των τάσεων σε ένα ηλεκτρικό κύκλωμα είναι μηδέν Αυτό συμβαίνει διότι συνολικά η τάση που παράγεται από τις πηγές ενός κυκλώματος παρέχονται στα στοιχεία του κυκλώματος Β. ΚΥΚΛΩΜΑ ΜΕΤΡΗΣΕΩΝ Γ. ΠΟΡΕΙΑ ΕΡΓΑΣΙΑΣ Πραγματοποιήστε το παραπάνω κύκλωμα χρησιμοποιώντας τρεις αντιστάσεις Μετρήστε, με τη χρήση βολτομέτρων, τις τάσεις στα άκρα της πηγής και των τριών αντιστάσεων. Πραγματοποιήστε πέντε (5) μετρήσεις αλλάζοντας κάθε φορά την τάση της πηγής. Συμπληρώστε τον πίνακα μετρήσεων. Καταγράψτε τα συμπεράσματα σας. Μπορείτε να πραγματοποιήσετε την εργαστηριακή άσκηση στο ακόλουθο εικονικό ηλεκτρολογικό εργαστήριο Δ. ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ Ε. ΣΥΜΠΕΡΑΣΜΑΤΑ Τι παρατηρείτε σχετικά με τις τάσεις U, U1, U2 και U3; Επιβεβαιώνεται ο 2ος Κανόνας του Kirchoff;

Σε επίπεδο ενέργειας, οι πηγές παρέχουν την ηλεκτρική ενέργεια στις αντιστάσεις οι οποίες την μετατρέπουν σε θερμική ενέργεια. Θα μπορούσαμε να πούμε λοιπόν ότι ο 2ος κανόνας Kirchhoff αποτελεί μια διαφορετική ερμηνεία της αρχής διατήρησης της Ενέργειας

Θα πρέπει να θυμόμαστε ότι το βολτόμετρο τοποθετείται πάντα παράλληλα προς το μέρος του κυκλώματος του οποίου θέλουμε να μετρήσουμε την τάση
