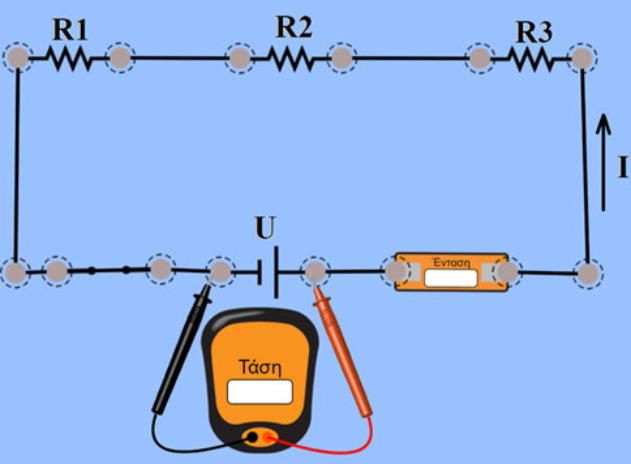

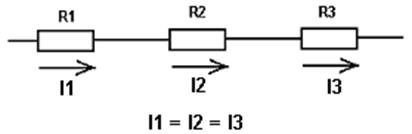

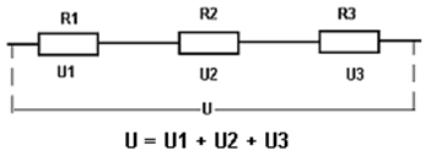

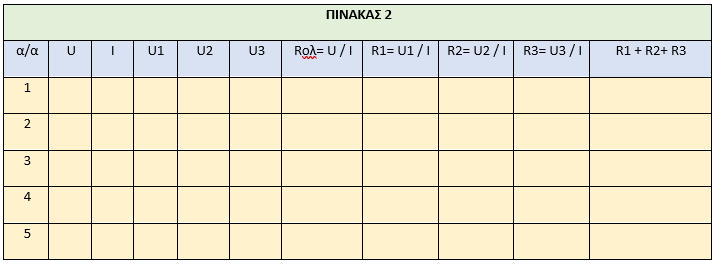

Σύνδεση αντιστάσεων σε Σειρά Α. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Κάθε συσκευή που καταναλώνει ενέργεια για να λειτουργήσει ονομάζετε ηλεκτρική κατανάλωση . Ένας τρόπος σύνδεσης ηλεκτρικών καταναλώσεων είναι σε σειρά . Σε αυτή την συνδεσμολογία οι αντιστάσεις συνδέονται διαδοχικά η μία μετά την άλλη . Βασικό χαρακτηριστικό της συνδεσμολογίας καταναλώσεων σε σειρά είναι ότι όλες διαρρέονται από το ίδιο ρευμα . Αντίθετα οι καταναλώσες σε σειρά δεν εμφανίζουν την ίδια πτώση τάσης αλλά το άθροισμα των πτώσεων τάσης στις καταναλώσεις ισούτε με την τιμή της τάσης που εφαρμόζουμε σε όλο το κύκλωμα των καταναλώσεων . Αυτό αποτελεί και την εφαρμογή του δεύτερου κανόνα του Kirchoff δηλαδή : το άθροισμα των πτώσεων τάσης σε ένα βρόχο κυκλώματος ισούτε με το άθροισμα των τάσεων που εφαρμόζεται στα άκρα του κυκλώματος . Για να αντικαταστήσουμε ένα σύνολο αντιστάσεων συνδεσμολογημένες σε σειρά αρκεί να τις αντικαταστήσουμε μία αντίσταση της οποίας η τιμή θα ισούτε με το άθροισμα τους Δηλαδή για ένα σύνολο ν αντιστάσεων συνδεδεμένων σε σειρά ισχύει η σχέση : Rολ=R1 + R2 + R3 + …+ Rν Απόδειξη της σχέσης U = U1 + U2 + U3 + … + Uν Η τάση στα άκρα μιας αντίστασης δίνεται από την σχέση : U = ΙR , άρα ΙRολ = ΙR1 + IR2 + IR3 + … + IRν  ΙRολ = Ι (R1 + R2 + R3 +…+ Rν )  Rολ = R1 + R2 + R3 +…+ Rν Β. ΚΥΚΛΩΜΑ ΜΕΤΡΗΣΕΩΝ Γ. ΠΟΡΕΙΑ ΕΡΓΑΣΙΑΣ Μετρήστε με ένα ωμόμετρο την τιμή των τριών αντιστάσεων και μεταφέρετε τις τιμές τους στον πίνακα 1 . Συνδέστε τις τρεις αντιστάσεις σε σειρά , μετρήστε με ένα ωμόμετρο την ολική τους αντίσταση και μεταφέρετε την τιμη στον πίνακα 1 . Πραγματοποιήστε το παραπάνω κύκλωμα χρησιμοποιώντας τρεις αντιστάσεις Μετρήστε, με τη χρήση βολτομέτρων, τις τάσεις στα άκρα της πηγής και των τριών αντιστάσεων. Μετρήστε, με τη χρήση αμπερομέτρων, την ένταση του ρεύματος σε κάθε αντίσταση καθώς και στην πηγή. Πραγματοποιήστε πέντε (5) μετρήσεις αλλάζοντας κάθε φορά την τάση της πηγής. Συμπληρώστε τον πίνακα 2 Μπορείτε να πραγματοποιήσετε την εργαστηριακή άσκηση στο ακόλουθο εικονικό ηλεκτρολογικό εργαστήριο Δ. ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ Ε. ΣΥΜΠΕΡΑΣΜΑΤΑ Δραστηριότητα: Με βάση τα αποτελέσματα που έχετε καταγράψει στον πίνακα 1, επιβεβαιώνεται ο κανόνας των αντιστάσεων σε σειρά; Δραστηριότητα: Ποιο συμπέρασμα εξάγετε από τα αποτελέσματα που έχετε καταγράψει στον πίνακα 2 σχετικά με τις εντάσεις σε αντιστάσεις σειράς; Τι θα συμβεί στο κύκλωμα αν καεί οποιαδήποτε αντίσταση; Δραστηριότητα: Ποιο συμπέρασμα εξάγετε με βάση τις τιμές των τάσεων στα άκρα της πηγής και των αντιστάσεων; Ποιος κανόνας επιβεβαιώνεται; Δραστηριότητα: Με βάση τα αποτελέσματα που έχετε καταγράψει στον πίνακα2, επιβεβαιώνεται ο κανόνας των αντιστάσεων σε σειρά;
