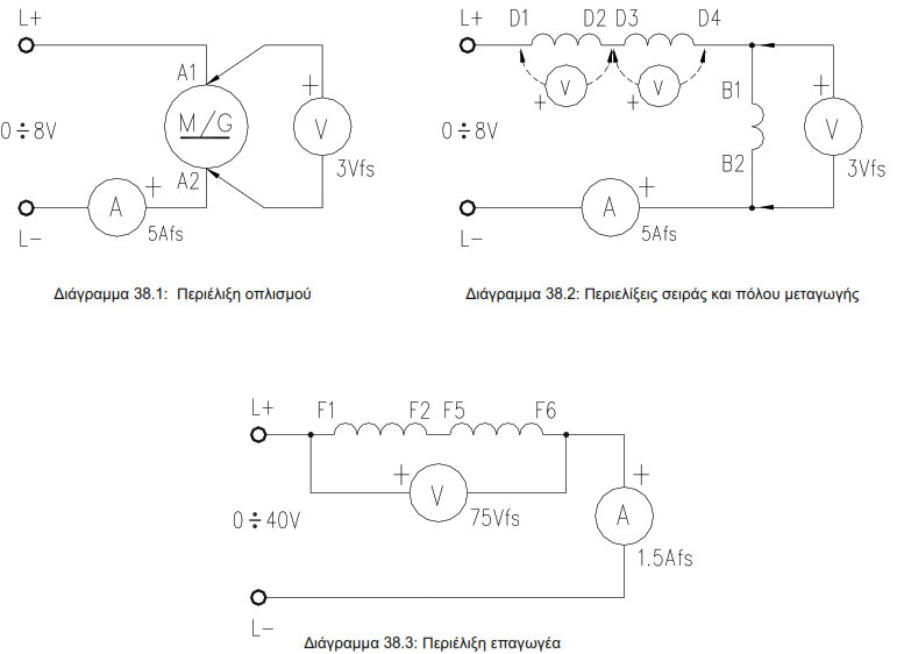

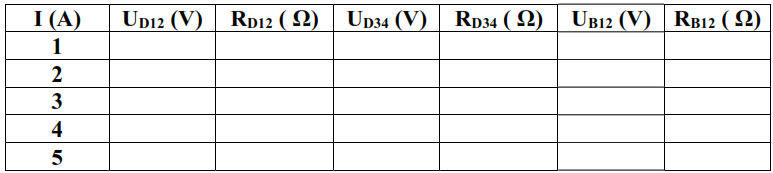

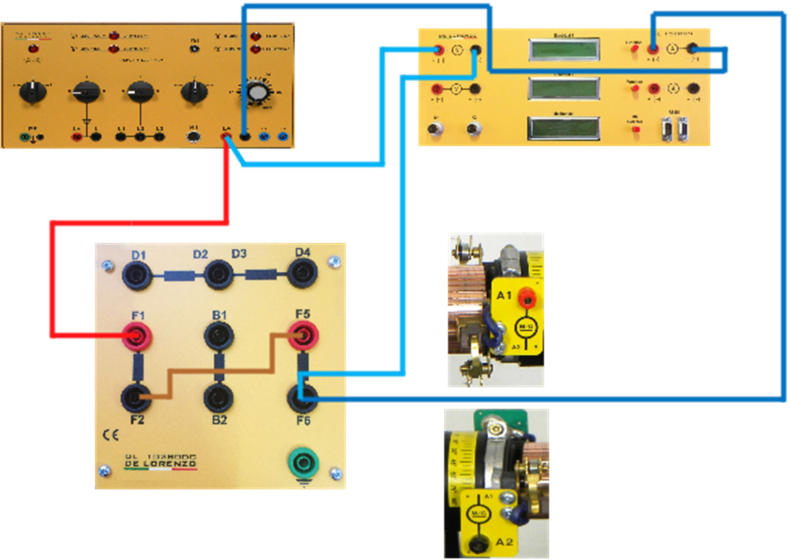

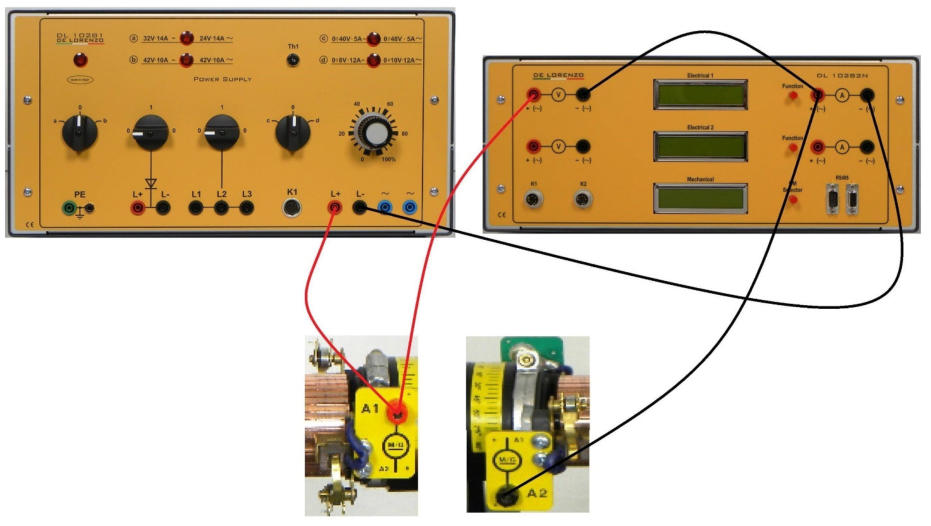

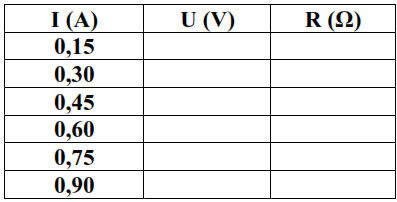

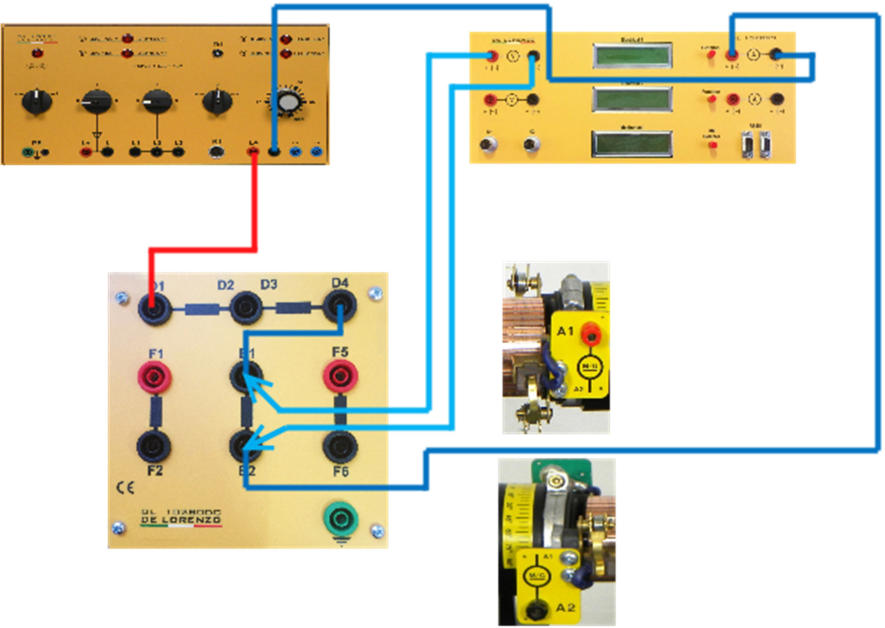

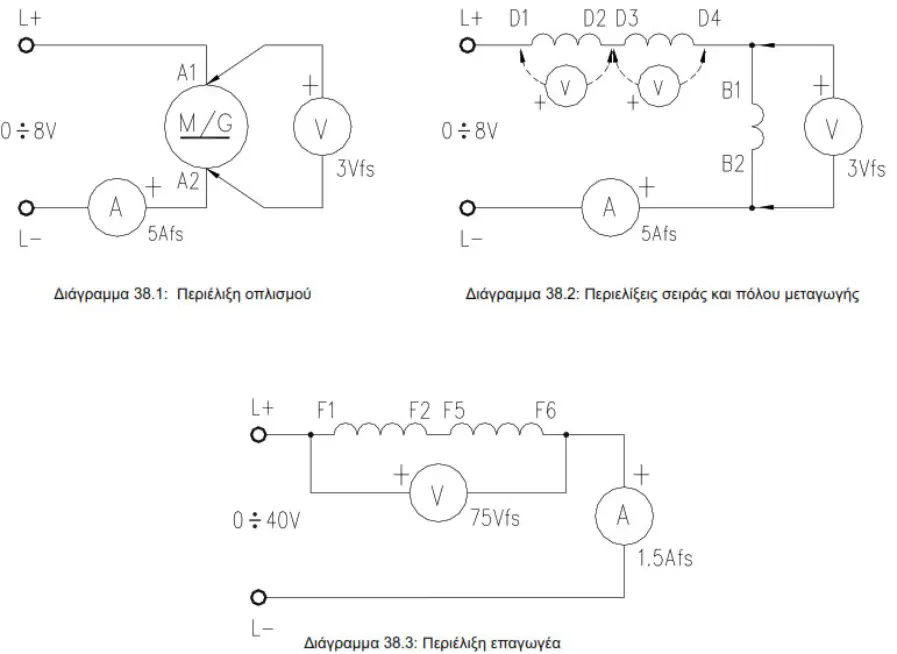

ΑΝΤΙΣΤΑΣΗ ΠΕΡΙΕΛΙΞΗΣ Εξαρτήματα:  1 στάτης μηχανής DC με ρότορα μεταγωγής και συνδεδεμένες ψήκτρες  1 DL 10281 Δομοστοιχείο τροφοδοσίας  1 DL 10282N Δομοστοιχείο μέτρησης Ηλεκτρικό διάγραμμα ΠΕΙΡΑΜΑ: ΠΕΡΙΕΛΙΞΗ ΟΠΛΙΣΜΟΥ Τοπογραφικό διάγραμμα Διαδικασία Συναρμολογήστε τον στάτη της μηχανής συνεχούς ρεύματος μαζί με τον ρότορα μεταγωγής και τις ψήκτρες. Κατασκευάστε το κύκλωμα που φαίνεται στο προηγούμενο τοπογραφικό διάγραμμα. Ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10281 για μεταβαλλόμενη συνεχή τάση 0÷8V/12A (επιλογέας «c0d» στη θέση «d» και κομβίο ελέγχου στο 0%). Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N και διαβάστε τις τιμές του βολτόμετρου και του αμπερόμετρου για μετρήσεις συνεχούς ρεύματος στην πρώτη διάταξη και παρατηρήστε τις πολικότητες (+ στον κόκκινο ακροδέκτη). Ενεργοποιήστε το δομοστοιχείο τροφοδοσίας και τροφοδοτήστε το κύκλωμα οπλισμού με τις τιμές ρεύματος που παρουσιάζονται στον πίνακα και για κάθε μία, μετρήστε την τάση του οπλισμού U, συνδέοντας το βολτόμετρο απευθείας στα τμήματα του μεταγωγέα που βρίσκονται κάτω από τις ψήκτρες. Αφού καταγράψετε τη θερμοκρασία δωματίου, σημειώστε τις μετρούμενες τιμές στον παρακάτω πίνακα. ta = ....... °C Υπολογίστε την αντίσταση μέσω του τύπου και σημειώστε την τιμή στον πίνακα. Προσδιορίστε τον αριθμητικό μέσο της αντίστασης στη θερμοκρασία ta: R = ............ (  ) και ρυθμίστε αυτήν την τιμή στη συμβατική θερμοκρασία των 75 °C ξανά: ΠΕΙΡΑΜΑ: ΠΕΡΙΕΛΙΞΕΙΣ ΣΕΙΡΑΣ ΚΑΙ ΠΟΛΟΥ ΜΕΤΑΓΩΓΗΣ Διαδικασία Κατασκευάστε το κύκλωμα που φαίνεται στο προηγούμενο τοπογραφικό διάγραμμα. Ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10281 για μεταβαλλόμενη συνεχή τάση 0÷8V/12A (επιλογέας «c0d» στη θέση «d» και κομβίο ελέγχου στο 0%). Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N και διαβάστε τις τιμές του βολτόμετρου και του αμπερόμετρου για μετρήσεις συνεχούς ρεύματος στην πρώτη διάταξη και παρατηρήστε τις πολικότητες (+ στον κόκκινο ακροδέκτη). Ενεργοποιήστε το δομοστοιχείο τροφοδοσίας και τροφοδοτήστε το κύκλωμα, που αποτελείται από τις περιελίξεις της σειράς αντισταθμισμένης διέγερσης D1-D2, της σειράς D3-D4 και του πόλου μεταγωγής B1-B2, με τις τιμές ρεύματος που παρουσιάζονται στον πίνακα και για κάθε τιμή, μετρήστε την τάση U στους ακροδέκτες των τριών περιελίξεων, μετακινώντας κατάλληλα τα κέντρα του βολτόμετρου. Αφού καταγράψετε τη θερμοκρασία δωματίου, σημειώστε τις μετρούμενες τιμές στον παρακάτω πίνακα. ta = ....... °C Υπολογίστε την αντίσταση μέσω του τύπου και σημειώστε τις τιμές στον πίνακα. Προσδιορίστε τον αριθμητικό μέσο της αντίστασης κάθε περιέλιξης στη θερμοκρασία ta: RD12 = ........... () RD34 = ......... () RB12 = ........... () και ρυθμίστε αυτές τις τιμές στη συμβατική θερμοκρασία των 75 °C ξανά: Rk = ............. () Rs = ............ () Rw =............. () ΠΕΙΡΑΜΑ: ΠΕΡΙΕΛΙΞΗ ΕΠΑΓΩΓΕΑ Διαδικασία Κατασκευάστε το κύκλωμα που φαίνεται στο προηγούμενο τοπογραφικό διάγραμμα. Ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10281 για μεταβαλλόμενη συνεχή τάση 0÷40V/5A (επιλογέας «c0d» στη θέση «c» και κομβίο ελέγχου στο 0%). Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N και διαβάστε τις τιμές του βολτόμετρου και του αμπερόμετρου για μετρήσεις συνεχούς ρεύματος στην πρώτη διάταξη και παρατηρήστε τις πολικότητες (+ στον κόκκινο ακροδέκτη). Ενεργοποιήστε το δομοστοιχείο τροφοδοσίας και τροφοδοτήστε το κύκλωμα των περιελίξεων ανεξάρτητης διέγερσης F12+F56 με τις τιμές ρεύματος που παρουσιάζονται στον πίνακα και για κάθε τιμή μετρήστε την τάση U στους ακροδέκτες της περιέλιξης. Αφού καταγράψετε τη θερμοκρασία δωματίου, σημειώστε τις μετρούμενες τιμές στον παρακάτω πίνακα. ta =........ °C Υπολογίστε την αντίσταση μέσω του τύπου και σημειώστε την τιμή στον πίνακα. Προσδιορίστε τον αριθμητικό μέσο της αντίστασης στη θερμοκρασία ta: R = ............ (  ) και ρυθμίστε αυτήν την τιμή στη συμβατική θερμοκρασία των 75 °C ξανά: Re = .......... (  )

Σκοπός της Άσκησης Μαθησιακοί Στόχοι  Μέτρηση της ηλεκτρικής αντίστασης των περιελίξεων της μηχανής συνεχούς ρεύματος.
