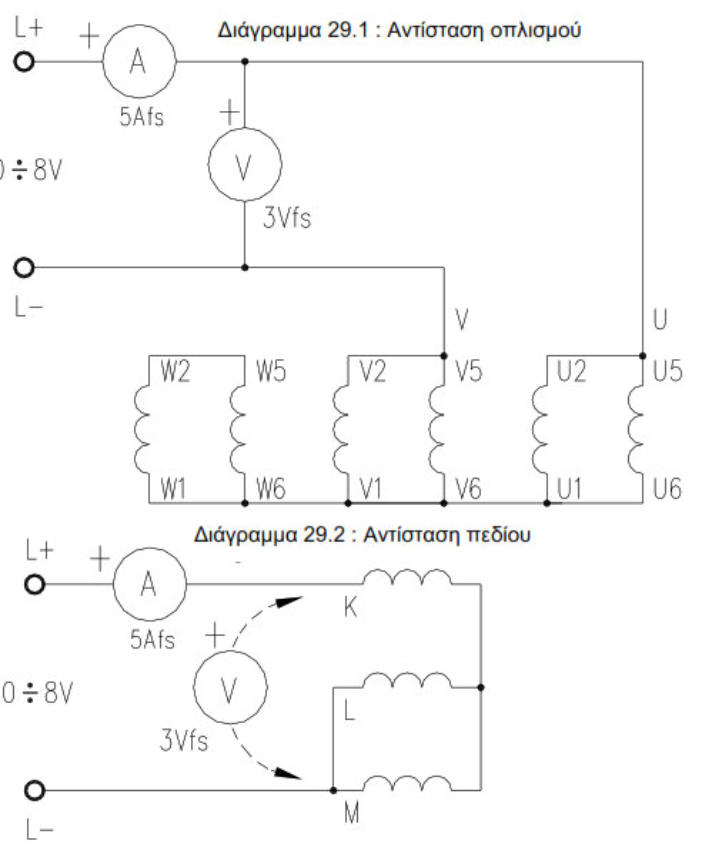

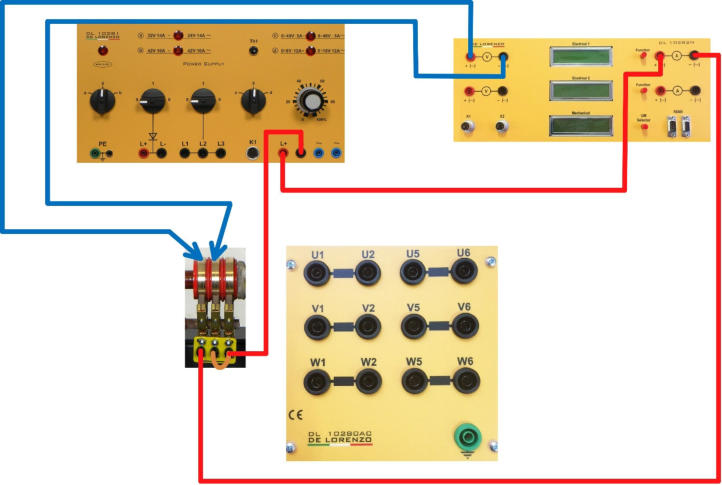

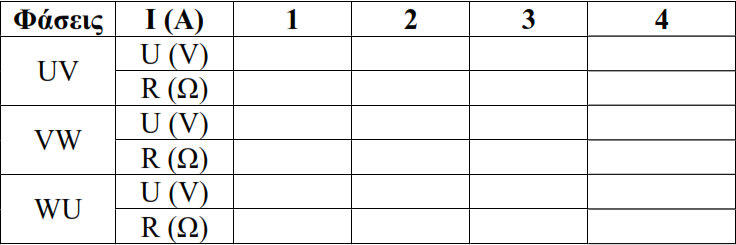

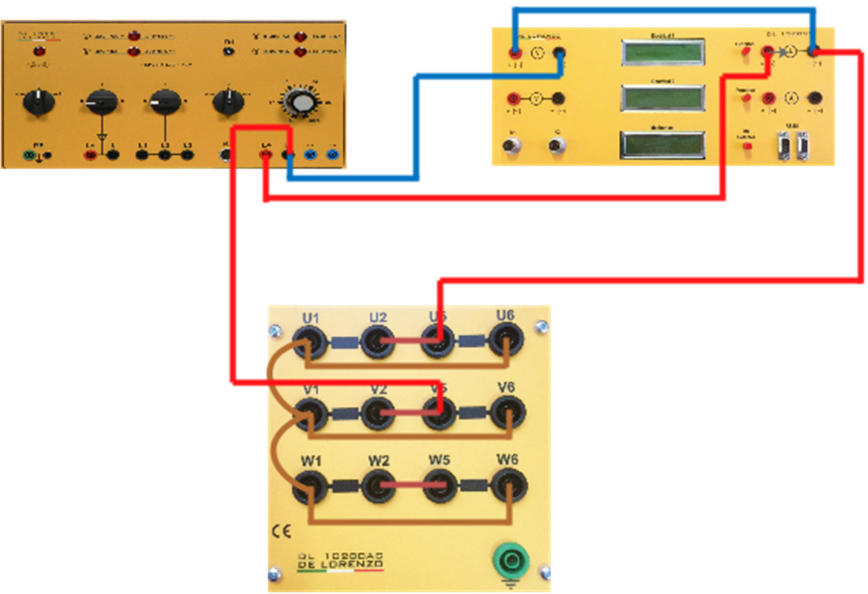

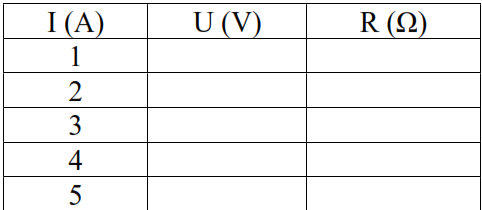

ΑΝΤΙΣΤΑΣΗ ΠΕΡΙΕΛΙΞΗΣ Εξαρτήματα:  1 στάτης μηχανής AC με δακτυλιοφόρο ρότορα και συνδεδεμένες ψήκτρες  1 DL 10281 Δομοστοιχείο τροφοδοσίας  1 DL 10282N Δομοστοιχείο μέτρησης Ηλεκτρικό διάγραμμα ΠΕΙΡΑΜΑ: ΑΝΤΙΣΤΑΣΗ ΟΠΛΙΣΜΟΥ Τοπογραφικό διάγραμμα Διαδικασία Συναρμολογήστε τον στάτη της μηχανής εναλλασσόμενου ρεύματος μαζί με τον δακτυλιοφόρο ρότορα και τις ψήκτρες. Κατασκευάστε το κύκλωμα που φαίνεται στο προηγούμενο τοπογραφικό διάγραμμα. Ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10281 για μεταβαλλόμενη συνεχή τάση 0÷8V/12A (επιλογέας «c0d» στη θέση «d») και κομβίο ελέγχου στο 0%. Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N και διαβάστε τις τιμές του βολτόμετρου και του αμπερόμετρου για μετρήσεις συνεχούς ρεύματος στην πρώτη διάταξη και παρατηρήστε τις πολικότητες (+ στον κόκκινο ακροδέκτη). Ενεργοποιήστε το δομοστοιχείο τροφοδοσίας και τροφοδοτήστε το κύκλωμα οπλισμού με τις τιμές ρεύματος που παρουσιάζονται στον πίνακα και για κάθε μία, μετρήστε την τάση στους ακροδέκτες του στάτη, εκτελώντας την ακολουθία μετρήσεων ανάμεσα στα ζεύγη ακροδεκτών. Αφού καταγράψετε τη θερμοκρασία δωματίου, σημειώστε τις μετρούμενες τιμές στον πίνακα. ta = ........ °C Υπολογίστε την αντίσταση με τον τύπο και σημειώστε τις τιμές στον πίνακα. Υπολογίστε τον αριθμητικό μέσο για τις αντιστάσεις στους ακροδέκτες και συνεπώς, τη μέση τιμή Καθώς ο στάτορας συνδέεται σε αστέρα, η αντίσταση κάθε φάσης του οπλισμού στη θερμοκρασία δωματίου ta είναι ίση με: Αναφέρετε συνεπώς την τιμή της αντίστασης φάσης στη συμβατική θερμοκρασία των 75 °C: Τυπικά αποτελέσματα Rs75 = 0,3  ΠΕΙΡΑΜΑ: ΑΝΤΙΣΤΑΣΗ ΠΕΔΙΟΥ Διαδικασία Κατασκευάστε το κύκλωμα που φαίνεται στο προηγούμενο τοπογραφικό διάγραμμα. Ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10281 για μεταβαλλόμενη συνεχή τάση 0÷8V/12A (επιλογέας «c0d» στη θέση «d») και κομβίο ελέγχου στο 0%. Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N και διαβάστε τις τιμές του βολτόμετρου και του αμπερόμετρου για μετρήσεις συνεχούς ρεύματος στην πρώτη διάταξη και παρατηρήστε τις πολικότητες (+ στον κόκκινο ακροδέκτη). Ενεργοποιήστε το δομοστοιχείο τροφοδοσίας και τροφοδοτήστε το κύκλωμα πεδίου με τις τιμές ρεύματος που παρουσιάζονται στον πίνακα και για κάθε μία, μετρήστε την τάση στα άκρα της περιέλιξης, συνδέοντας το βολτόμετρο απευθείας στους δακτυλίους. Αφού καταγράψετε τη θερμοκρασία δωματίου, σημειώστε τις μετρούμενες τιμές στον πίνακα. ta = ........ °C Υπολογίστε την αντίσταση με τον τύπο και σημειώστε την τιμή στον πίνακα. Προσδιορίστε τον αριθμητικό μέσο της αντίστασης πεδίου στη θερμοκρασία δωματίου ta: και ρυθμίστε αυτήν την τιμή στη συμβατική θερμοκρασία των 75 °C ξανά: Τυπικά αποτελέσματα RE75 = 0,433 
