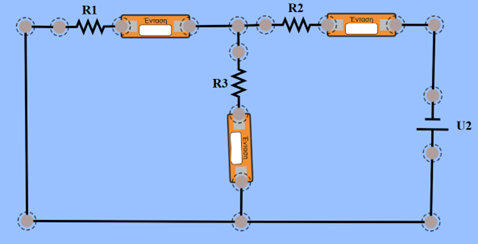

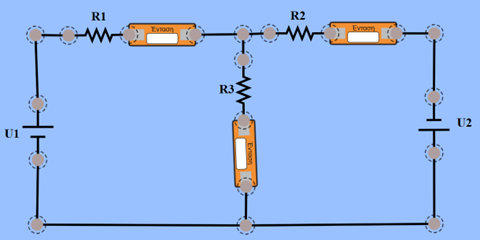

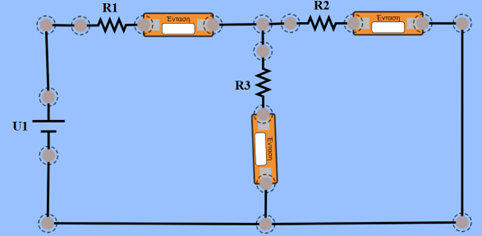

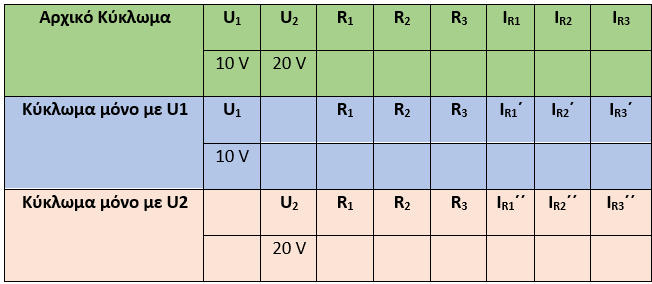

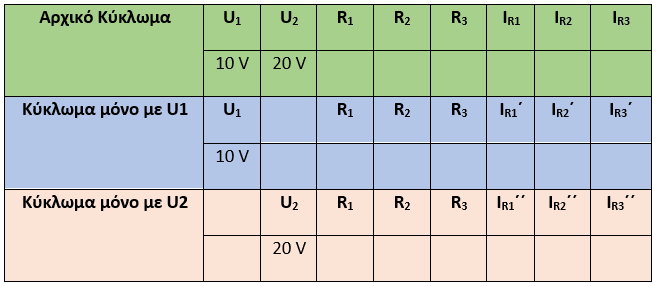

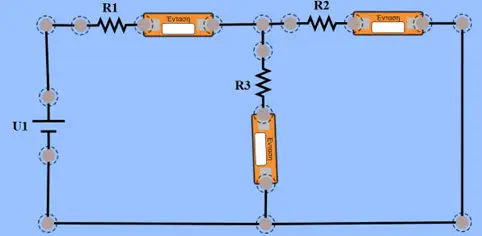

Αρχή της Επαλληλίας (εφαρμογή με εντάσεις ρευμάτων) Α. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Σε κάθε γραμμικό ηλεκτρικό κύκλωμα με πολλές πηγές τάσης τα επιμέρους ηλεκτρικά μεγέθη (τάσεις και ρεύματα) που αφορούν τα γραμμικά στοιχεία του κυκλώματος αποτελούν το αλγεβρικό άθροισμα των αντίστοιχων μεγεθών που αντιστοιχούν στην αυτόνομη συνεισφορά κάθε πηγής τάσης ξεχωριστά. Β. ΚΥΚΛΩΜΑ ΜΕΤΡΗΣΕΩΝ α) Αρχικό Κύκλωμα β) Κύκλωμα μόνο με U1 γ) Κύκλωμα μόνο με U2 Γ. ΠΟΡΕΙΑ ΕΡΓΑΣΙΑΣ Προσομοιώστε τη λειτουργία του κυκλώματος και καταγράψτε τις τιμές των εντάσεων Ι1, Ι2, Ι3 στις αντιστάσεις R1, R2, R3 αντίστοιχα. Μηδενίστε την πηγή τάσης U2 και καταγράψτε τις τιμές των εντάσεων Ι1΄, Ι2΄, Ι3΄ στις αντιστάσεις R1, R2, R3 αντίστοιχα. Μηδενίστε την πηγή τάσης U1 και καταγράψτε τις τιμές των εντάσεων Ι1΄΄, Ι2΄΄, Ι3΄΄ στις αντιστάσεις R1, R2, R3 αντίστοιχα. Αξιοποιώντας τα δεδομένα των μετρήσεων των προηγούμενων βημάτων, επαληθεύσατε την αρχή της επαλληλίας. Μπορείτε να πραγματοποιήσετε την εργαστηριακή άσκηση στο ακόλουθο εικονικό ηλεκτρολογικό εργαστήριο Δ. ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ Ε. ΣΥΜΠΕΡΑΣΜΑΤΑ
