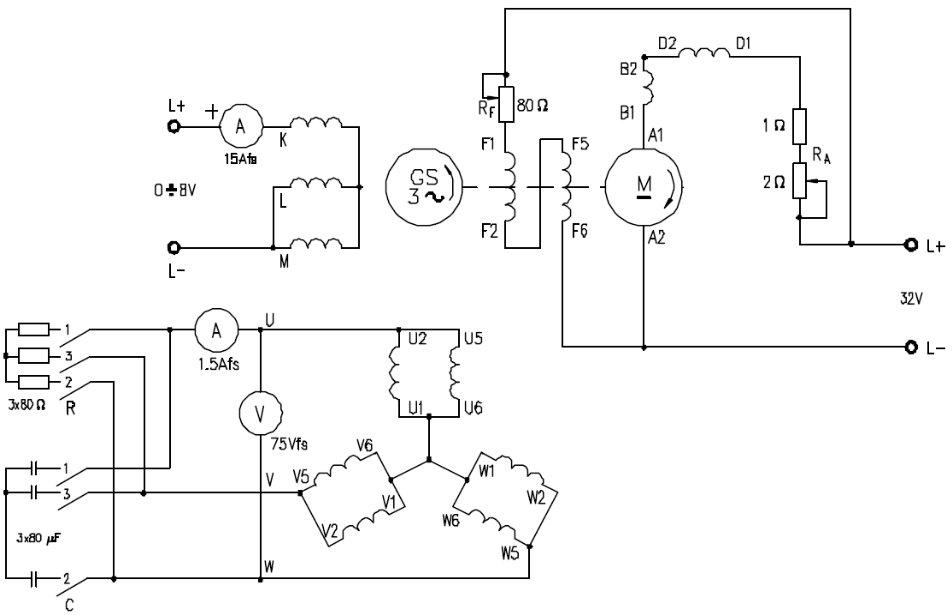

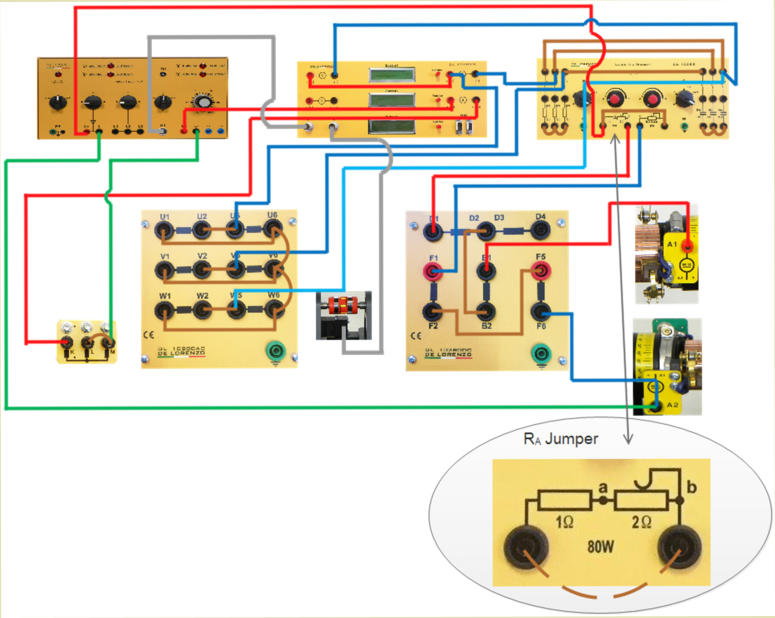

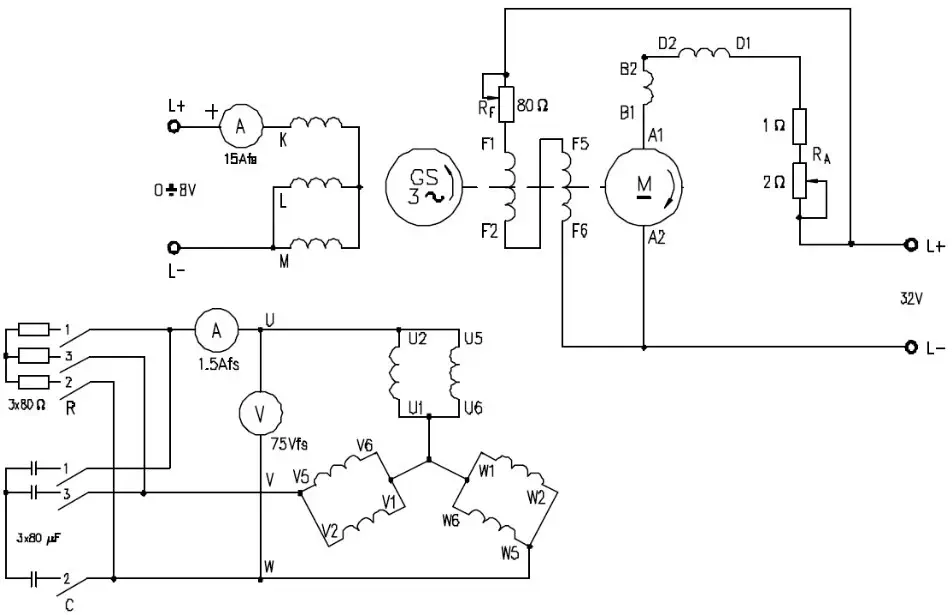

ΔΟΚΙΜΗ ΦΟΡΤΙΟΥ Εξαρτήματα:  1 στάτης μηχανής AC με δακτυλιοφόρο ρότορα και συνδεδεμένες ψήκτρες  1 στάτης μηχανής DC με ρότορα μεταγωγής και συνδεδεμένες ψήκτρες  1 DL 10281 Δομοστοιχείο τροφοδοσίας  1 DL 10282N Δομοστοιχείο μέτρησης  1 DL 10283 Φορτία και ρεοστάτες Ηλεκτρικό διάγραμμα Τοπογραφικό διάγραμμα Διαδικασία Συναρμολογήστε το συγκρότημα εναλλάκτη-κινητήρα DC χρησιμοποιώντας τον στάτη της μηχανής εναλλασσόμενου ρεύματος μαζί με τον δακτυλιοφόρο ρότορα και τις συνδεδεμένες ψήκτρες και τον στάτορα της μηχανής συνεχούς ρεύματος μαζί με τον ρότορα μεταγωγής και τις ψήκτρες. Κατασκευάστε το κύκλωμα που φαίνεται στο προηγούμενο τοπογραφικό διάγραμμα. Ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10281 για σταθερή συνεχή τάση 42V/10A (επιλογέας «a0b» στη θέση «b» και διακόπτες L+/L- στη θέση «0») και για μεταβαλλόμενη συνεχή τάση 0÷8V/12A (επιλογέας «c0d» στη θέση «d» και κομβίο ελέγχου στο 0%). Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N και διαβάστε τις τιμές του βολτόμετρου και του αμπερόμετρου που συνδέονται στον στάτη του εναλλάκτη για μετρήσεις εναλλασσόμενου ρεύματος στην πρώτη διάταξη και τις τιμές του αμπερόμετρου διέγερσης του εναλλάκτη για μετρήσεις συνεχούς ρεύματος στη δεύτερη διάταξη (+ στον κόκκινο ακροδέκτη). Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N για μετρήσεις της ταχύτητας στην τρίτη διάταξη. Ρυθμίστε στο δομοστοιχείο DL 10283 τον ρεοστάτη εκκίνησης RA με τη μέγιστη αντίσταση (κομβίο εκκίνησης στη θέση «b») και τον ρεοστάτη διέγερσης RF με την ελάχιστη αντίσταση (κομβίο εκκίνησης στη θέση «a»). Ρυθμίστε τους επιλογείς R και C του τριφασικού αντιστατικού και χωρητικού φορτίου στη θέση 0 (μέγιστη δεξιόστροφη περιστροφή). Ενεργοποιήστε το δομοστοιχείο τροφοδοσίας και κάντε το συγκρότημα να περιστρέφεται ρυθμίζοντας τον διακόπτη L+/L- στη θέση «1». Απενεργοποιήστε σταδιακά τον ρεοστάτη εκκίνησης RA (κομβίο εκκίνησης στη θέση «a» και στη συνέχεια βραχυκυκλώστε τον ρεοστάτη RA με έναν βραχυκυκλωτήρα) και ρυθμίστε το ρεύμα διέγερσης του κινητήρα DC μέσω του ρεοστάτη RF μέχρι η ταχύτητα του συγκροτήματος να είναι ίση με την ονομαστική ταχύτητα του εναλλάκτη. Προκαλέστε διέγερση του εναλλάκτη με τη μεταβλητή τάση 0÷8V έτσι ώστε η τάση χωρίς φορτίο που παρέχεται στην ονομαστική ταχύτητα να είναι ίση με την τιμή της ονομαστικής τάσης UN =42V. Χωρίς να τροποποιήσετε άλλο την τιμή του ρεύματος διέγερσης του εναλλάκτη, συνδέστε το τριφασικό φορτίο, όπως παρουσιάζεται στον ακόλουθο πίνακα, και καταγράψτε τις τιμές της τάσης Us και του ρεύματος Is που παρέχονται από τον εναλλάκτη που διατηρείται στην ονομαστική του ταχύτητα. Σημειώσεις (a) Μπορείτε να πραγματοποιήσετε τελικές διορθώσεις της ταχύτητας περιστροφής του συγκροτήματος με τον ρεοστάτη διέγερσης RF του κινητήρα. (β) Αν οι ενδείξεις των οργάνων που είναι τοποθετημένα στον στάτη του εναλλάκτη πλήττονται από ταλαντώσεις, καταγράψτε τη μέση τιμή. Διακόψτε τη λειτουργία του συγκροτήματος ρυθμίζοντας τον διακόπτη L+/L- στη θέση «0» και απενεργοποιήστε τον εναλλάκτη ρυθμίζοντας τον επιλογέα «c0d» ξανά στη θέση «0».

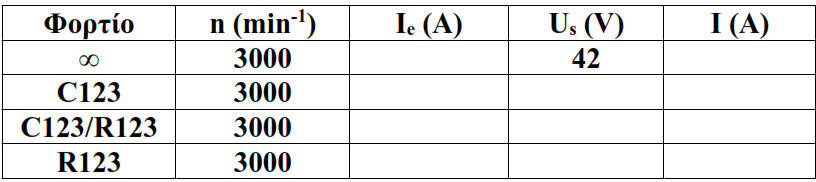

Σκοπός της Άσκησης Μαθησιακοί Στόχοι  Καταγράψτε τη μεταβολή τάσης στους ακροδέκτες του εναλλάκτη για διαφορετικά φορτία  Αναλύστε την επίδραση της αντίδρασης του οπλισμού
