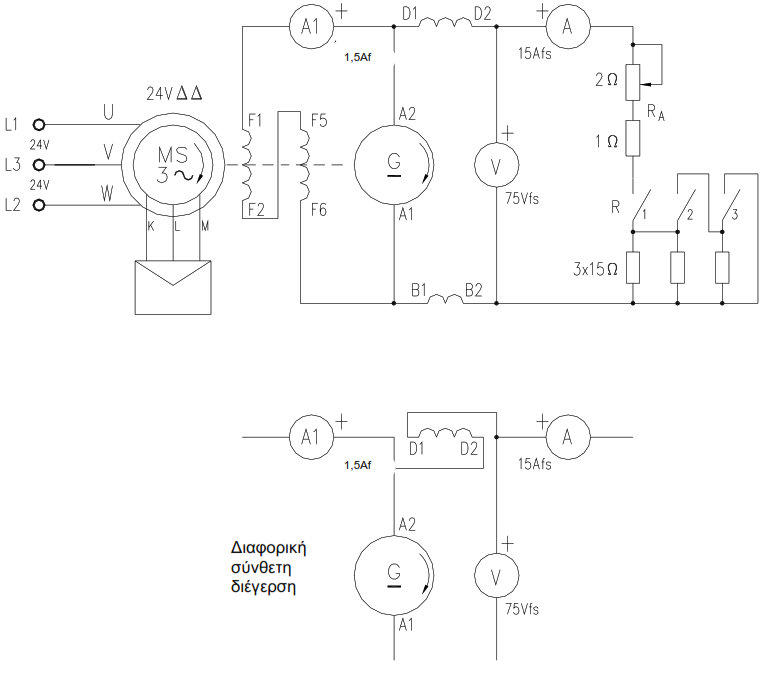

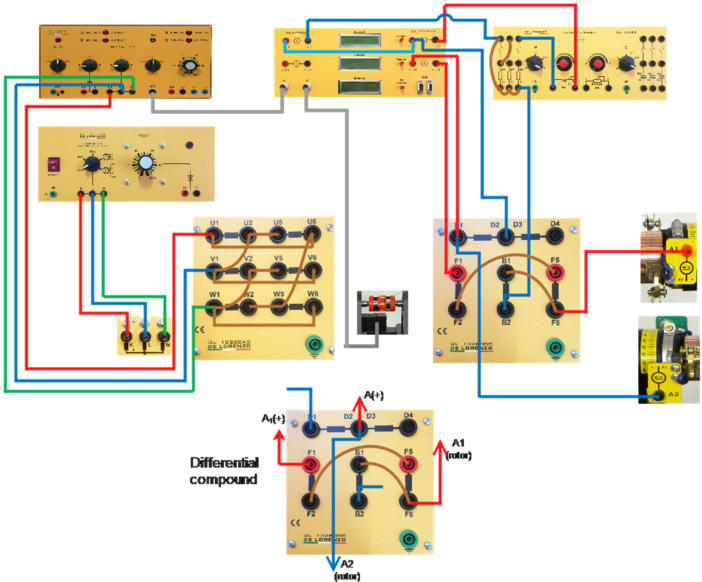

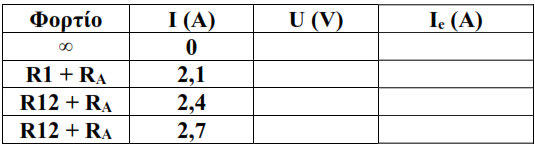

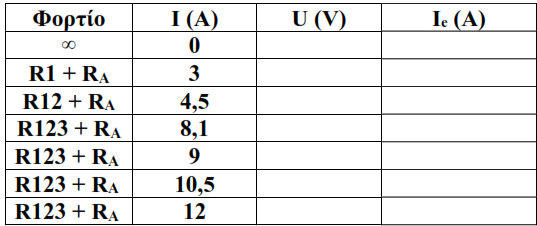

ΔΥΝΑΜΟ ΣΥΝΘΕΤΗΣ ΔΙΕΓΕΡΣΗΣ Εξαρτήματα:  1 στάτης μηχανής DC με ρότορα μεταγωγής και συνδεδεμένες ψήκτρες  1 στάτης μηχανής AC με δακτυλιοφόρο ρότορα και συνδεδεμένες ψήκτρες  1 DL 10281 Δομοστοιχείο τροφοδοσίας  1 DL 10282N Δομοστοιχείο μέτρησης  1 DL 10283 Φορτία και ρεοστάτες  1 DL 10125 Ρεοστάτης εκκίνησης και συγχρονιστής Ηλεκτρικό διάγραμμα Τοπογραφικό διάγραμμα Διαδικασία Συναρμολογήστε το συγκρότημα σύγχρονου κινητήρα - δυναμό χρησιμοποιώντας τον στάτη της μηχανής εναλλασσόμενου ρεύματος μαζί με τον δακτυλιοφόρο ρότορα και τις ψήκτρες, και τον στάτορα της μηχανής συνεχούς ρεύματος μαζί με τον ρότορα μεταγωγής και τις ψήκτρες. Για τον σύγχρονο κινητήρα, αναφερόμαστε στο πείραμα Αρ. 21. Κατασκευάστε το κύκλωμα που φαίνεται στο προηγούμενο τοπογραφικό διάγραμμα. Ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10281 για σταθερή εναλλασσόμενη τάση 24V/14A (επιλογέας «a0b» στη θέση «a» και διακόπτης L1/L2/L3 στη θέση «0») και ρυθμίστε τον επιλογέα «c0d» στη θέση «0» με το κομβίο ελέγχου στο 0%). Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N και διαβάστε τις τιμές του βολτόμετρου και του αμπερόμετρου για μετρήσεις συνεχούς ρεύματος στην πρώτη και τη δεύτερη διάταξη και παρατηρήστε τις πολικότητες (+ στον κόκκινο ακροδέκτη). Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N για μετρήσεις της ταχύτητας στην τρίτη διάταξη. Ρυθμίστε το δομοστοιχείο DL 10283 με τον επιλογέα R στη θέση «0» και το κομβίο ρύθμισης του ρεοστάτη RA = (1  + 2  ) στη θέση «b» (μέγιστη αντίσταση). Ρυθμίστε στο δομοστοιχείο DL 10125 τον διακόπτη του ρεοστάτη εκκίνησης στη θέση R1A και το κομβίο ελέγχου της συνεχούς πηγής στο 80 %: τροφοδοτήστε το δομοστοιχείο. Ενεργοποιήστε το δομοστοιχείο τροφοδοσίας και εκκινήστε τον κινητήρα ρυθμίζοντας τον διακόπτη L1/L2/L3 στη θέση «1». Επιταχύνετε σταδιακά τον κινητήρα ρυθμίζοντας τον διακόπτη του ρεοστάτη εκκίνησης διαδοχικά στις θέσεις R2A, R3A και βραχυκύκλωσης (προτελευταία θέση προς τα δεξιά): ο κινητήρας περιστρέφεται τώρα με ταχύτητα εγγύς στον συγχρονισμό. Τέλος συγχρονίστε τον κινητήρα επαγωγής ρυθμίζοντας τον διακόπτη ρεοστάτη εκκίνησης στην τελευταία θέση προς τα δεξιά: ο κινητήρας επαγωγής συγχρονίζεται με αυτόν τον τρόπο και περιστρέφεται με τη σύγχρονη ταχύτητα. Καταγράψτε την εξωτερική χαρακτηριστική της γεννήτριας μετρώντας την τάση U στους ακροδέκτες και το ρεύμα παράλληλης διέγερσης Ie ως συνάρτηση του ρεύματος φορτίου I. Αφού μετρήσετε την τάση χωρίς φορτίο, μετρήστε την τάση για κάθε τιμή του ρεύματος φορτίου που παρέχεται από τη γεννήτρια, και έχει ληφθεί με κατάλληλη ρύθμιση του επιλογέα R και του ρεοστάτη φορτίου RA. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κατά τη διάρκεια αυτής της δοκιμής, ο ρεοστάτης φορτίου RA καταλήγει σε υπερφόρτωση και θερμαίνεται: συνιστούμε να εκτελέσετε αυτή τη δοκιμή σε σύντομο χρονικό διάστημα ώστε να μην υποστεί βλάβη. Στον πίνακα παρουσιάζονται οι προσεγγιστικές τιμές ρεύματος που μπορούν να επιτευχθούν με κατάλληλο συνδυασμό του βηματικού επιλογέα R και του ρεοστάτη RA. Σχεδιάστε σε διάγραμμα την παρεχόμενη τάση U και το ρεύμα διέγερσης Ie ως συνάρτηση του ρεύματος φορτίου I. Καταγράψτε τώρα την εξωτερική χαρακτηριστική για διαφορική διέγερση σειράς: αφού ρυθμίσετε ξανά το δυναμό σε λειτουργία χωρίς φορτίο, ξανά τις συνδέσεις ανάμεσά τους και τις συνδέσεις των περιελίξεων D1-D2 (βλ. συγκεκριμένα: διαφορική σύνθετη διέγερση). Για κάθε κατάλληλη τιμή του ρεύματος φορτίου που παρουσιάζεται στον πίνακα, καταγράψτε όπως στις προηγούμενες σελίδες τόσο την παρεχόμενη τάση U όσο και το ρεύμα παράλληλης διέγερσης Ie. Διακόψτε τη λειτουργία του συγκροτήματος περνώντας διαδοχικά από τις σύγχρονες λειτουργίες του κινητήρα στην ασύγχρονη λειτουργία και κατόπιν ρυθμίζοντας τον διακόπτη L1/L2/L3 στη θέση «0». Σχεδιάστε σε διάγραμμα την παρεχόμενη τάση U και το ρεύμα παράλληλης διέγερσης Ie ως συνάρτηση του ρεύματος φορτίου I. Τέλος, με βάση τα προηγούμενα αποτελέσματα, μπορούμε να προσδιορίσουμε τη συμβατική απόδοση του δυναμό υποθέτοντας ένα ονομαστικό ρεύμα ίσο με 10 A με παρεχόμενη τάση 25V: το δυναμό βρίσκεται καθαρά σε υπο-αντιστάθμιση. Η διαδικασία υπολογισμού συντίθεται στον ακόλουθο πίνακα. Οι τιμές αντίστασης είναι εκείνες που καθορίστηκαν στο πείραμα 38 και αναφέρονται στους 75 °C ξανά. Οι σταθερές απώλειες Po είναι εκείνες που καθορίζονται στο πείραμα Αρ. 39 αντίστοιχα προς U = 25V. Από οπτική εξέταση, οι ψήκτρες είναι από μέταλλο-άνθρακα. Η ισχύς Pd αντιπροσωπεύει το άθροισμα όλων των απωλειών. Σχεδιάστε στο ίδιο διάγραμμα την ισχύ Pd και την απόδοση  ως συνάρτηση της ισχύος εξόδου P.

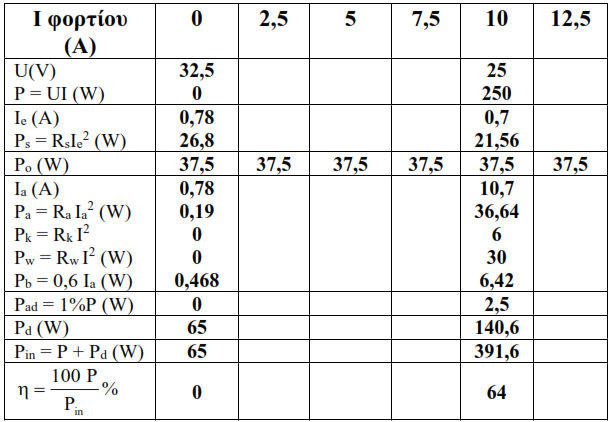

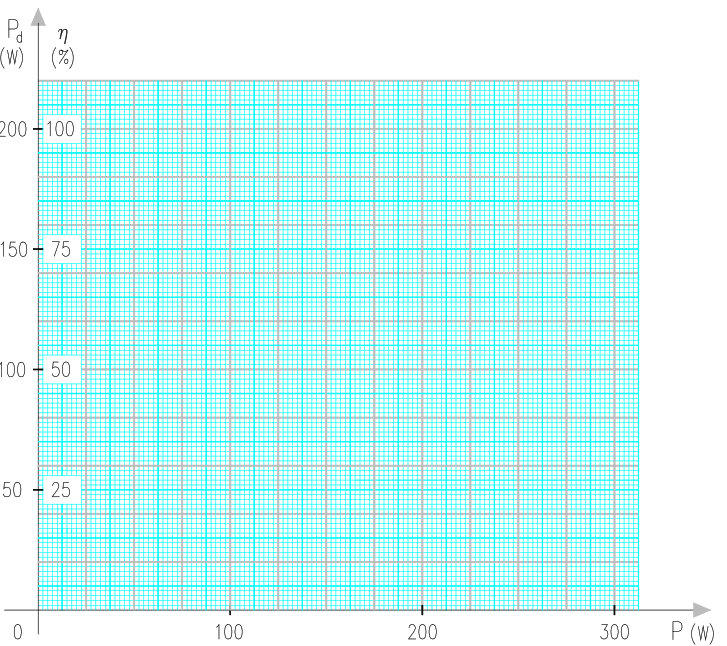

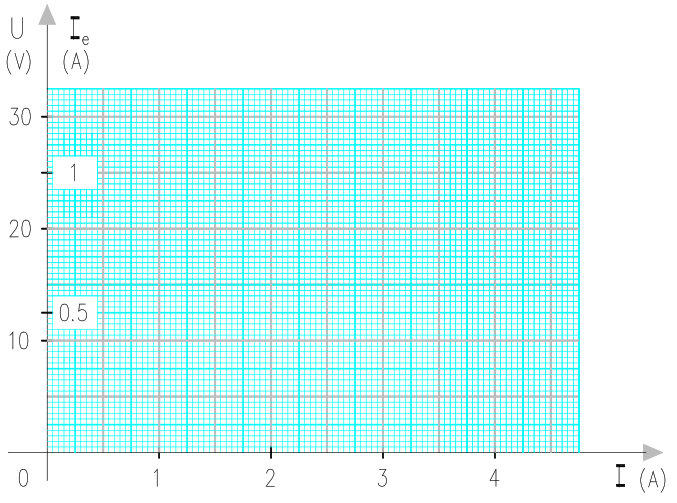

Σκοπός της Άσκησης Μαθησιακοί Στόχοι  Καταγραφή της εξωτερικής χαρακτηριστικής του δυναμό βραχείας σύνδεσης  Επαλήθευση της διαφορικής λειτουργίας  Καθορισμός της συμβατικής απόδοσης
