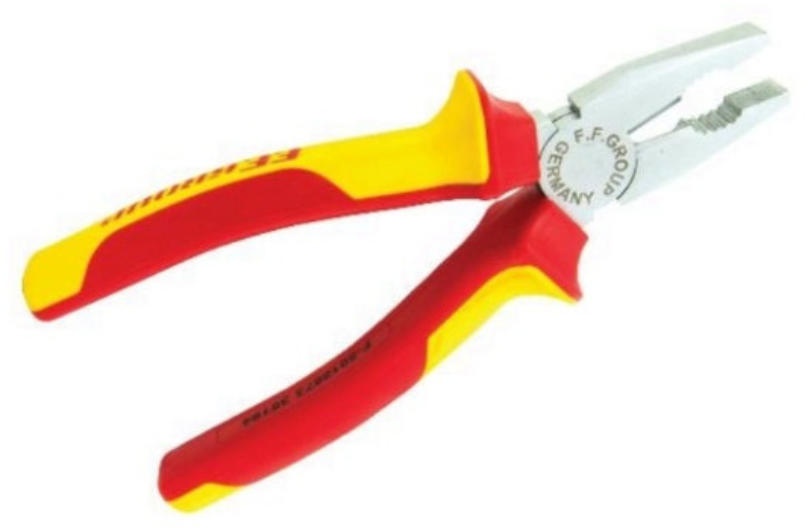

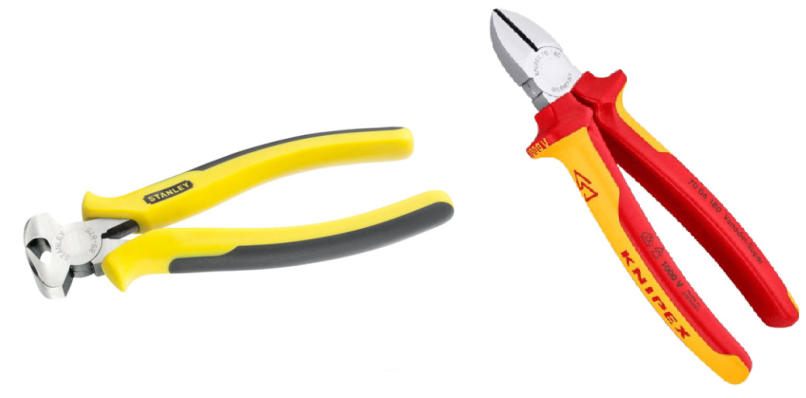

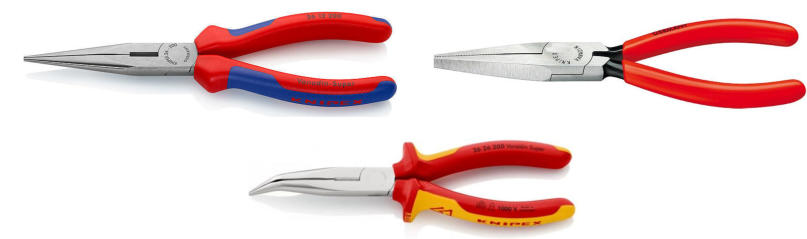

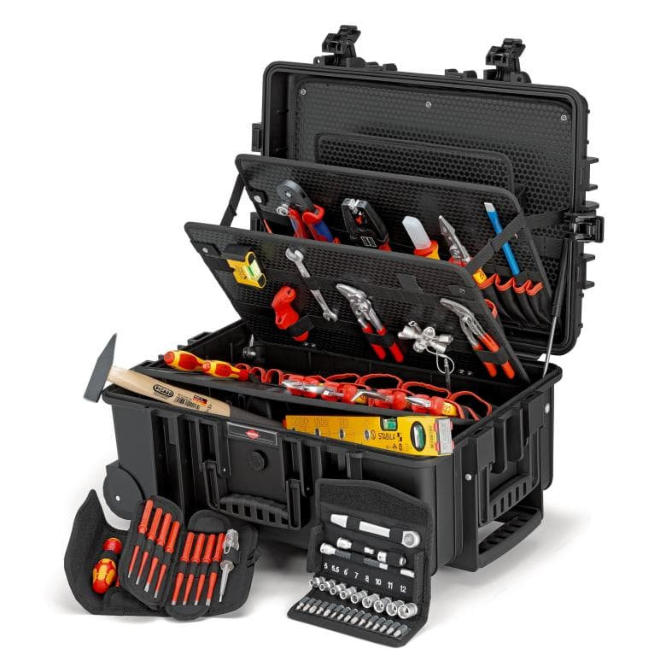

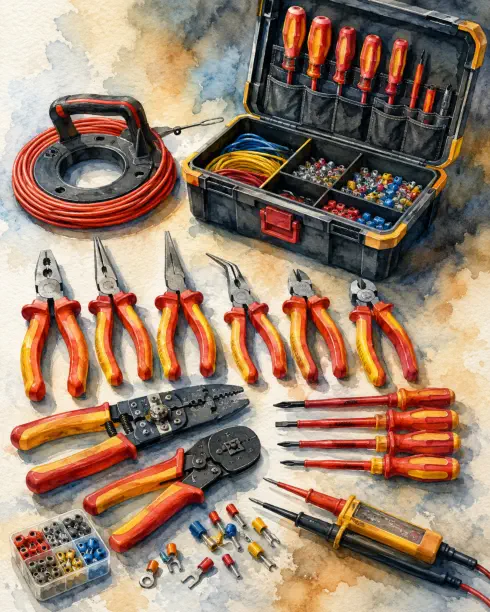

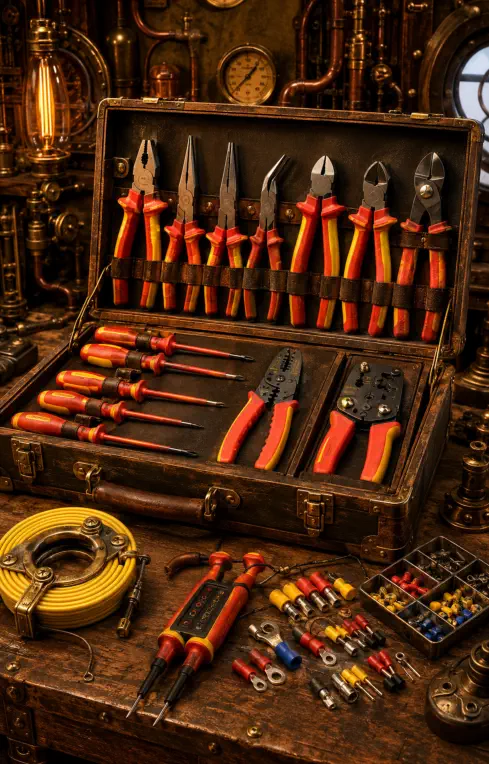

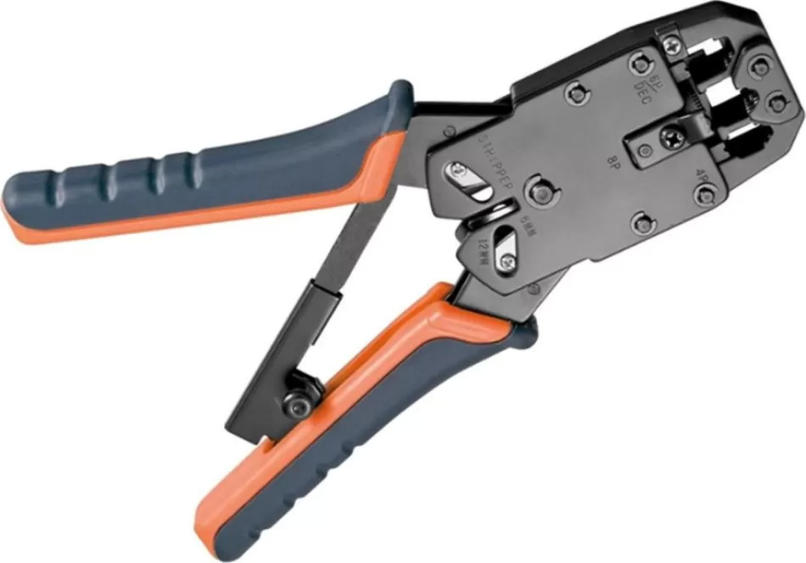

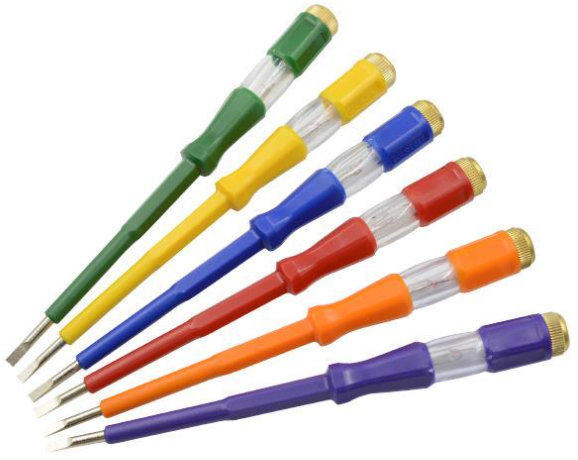

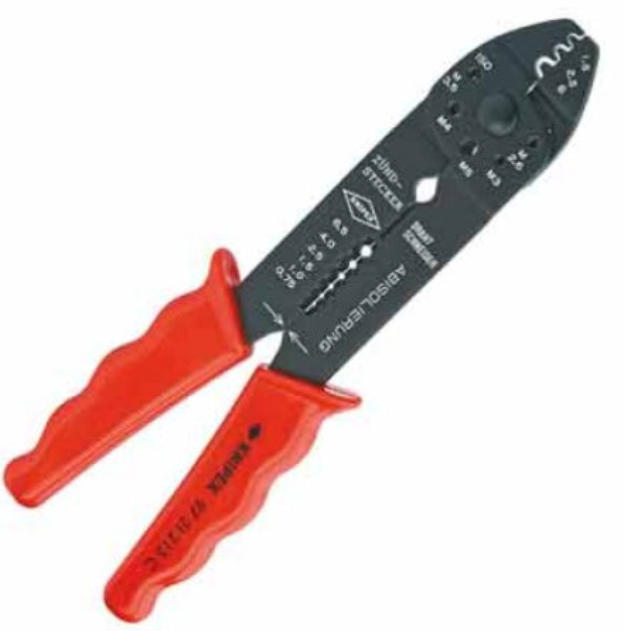

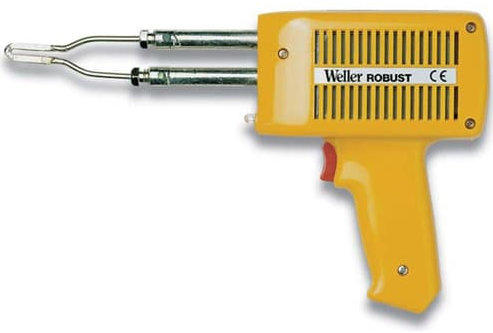

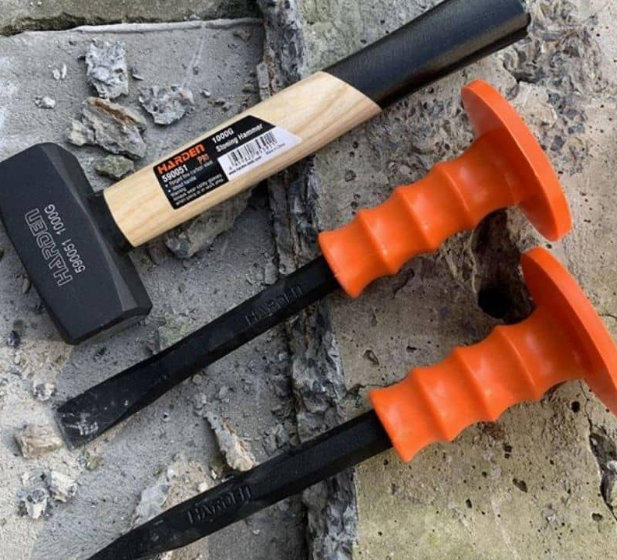

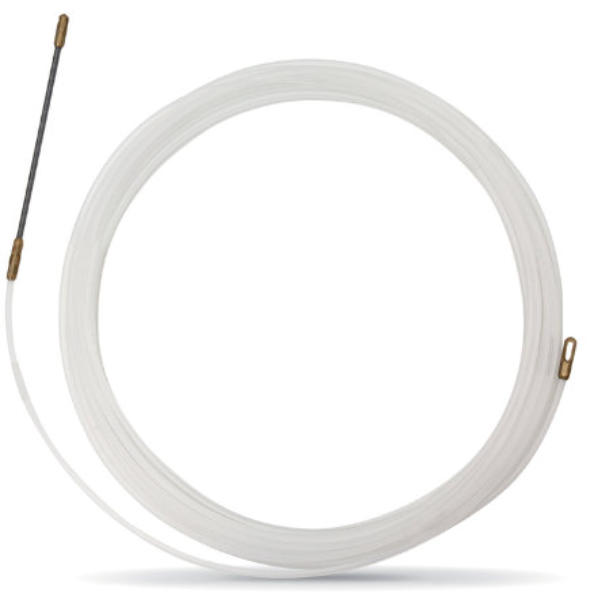

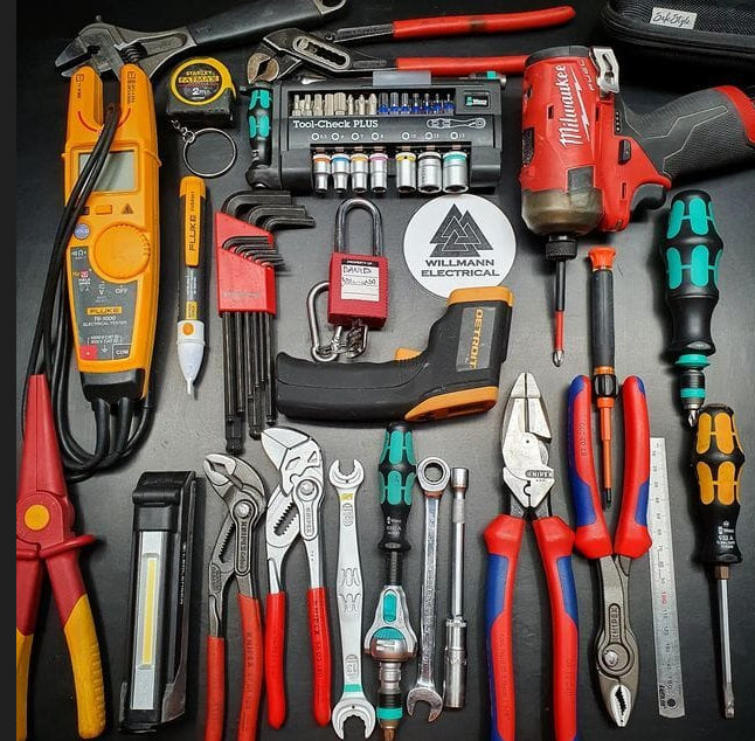

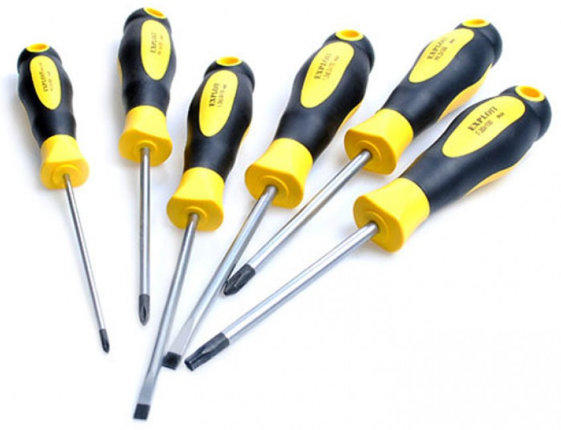

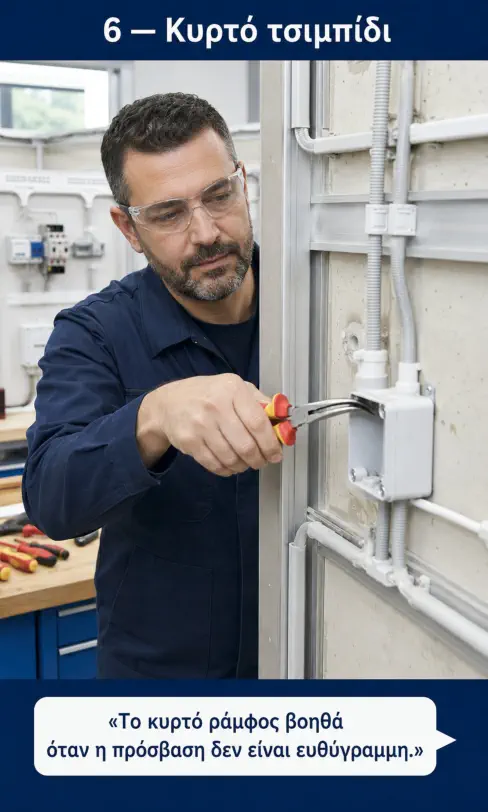

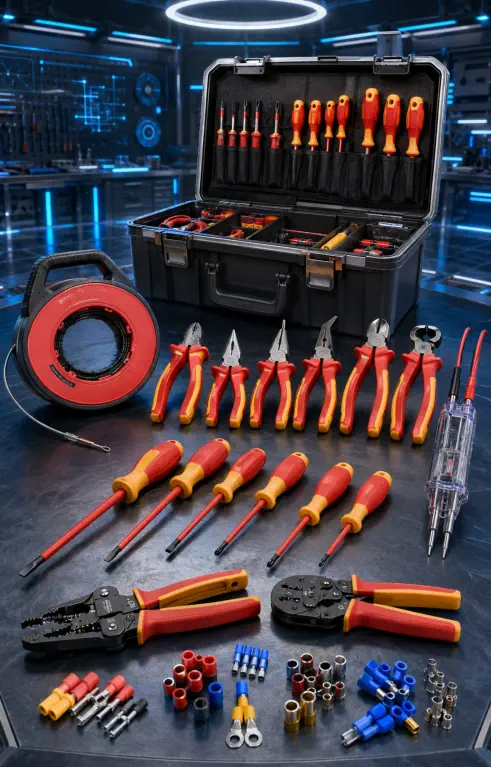

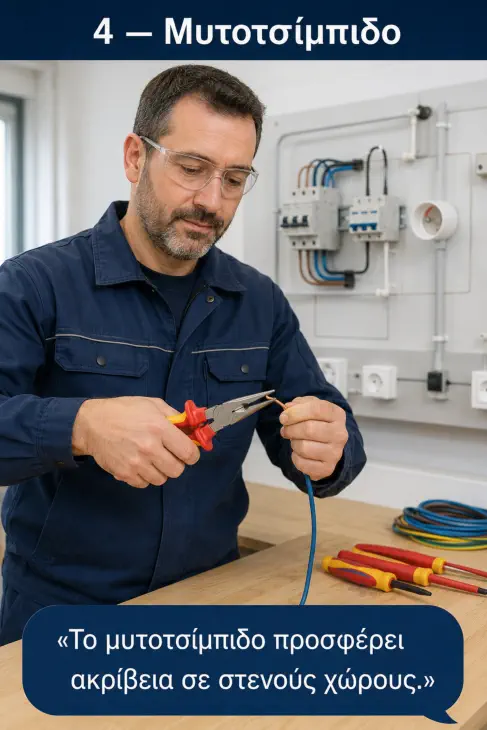

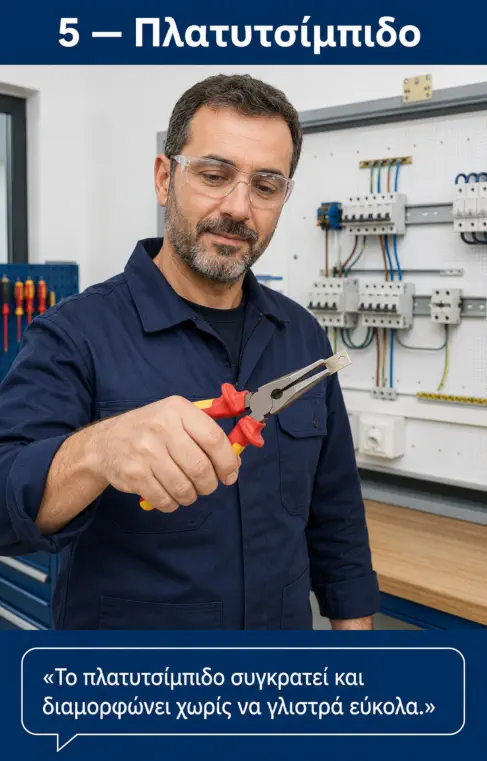

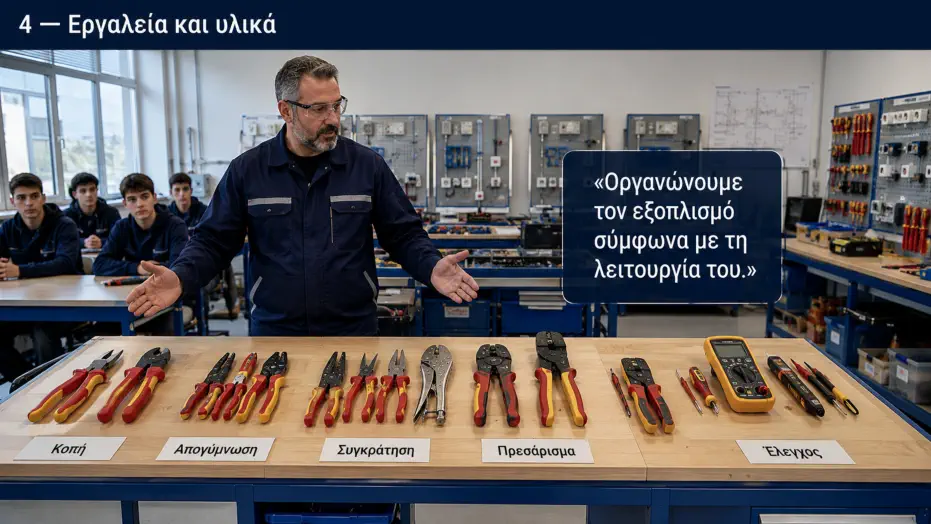

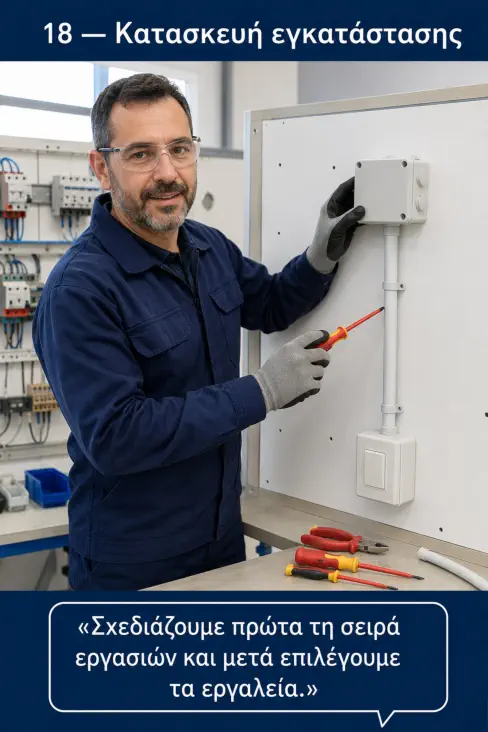

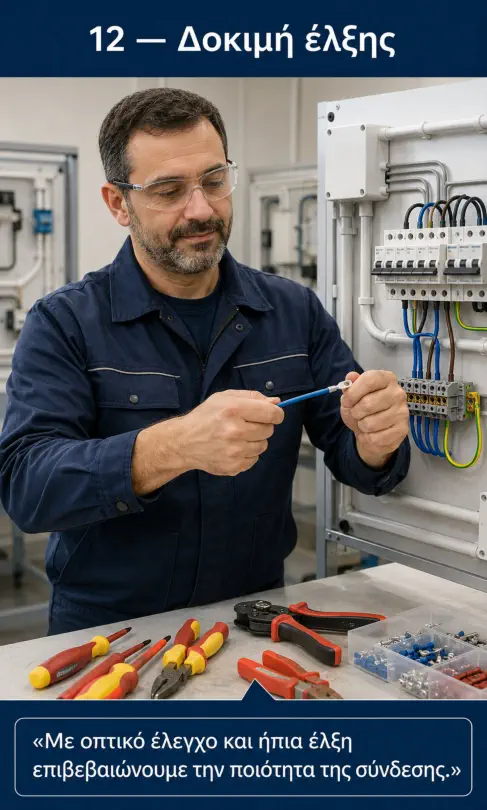

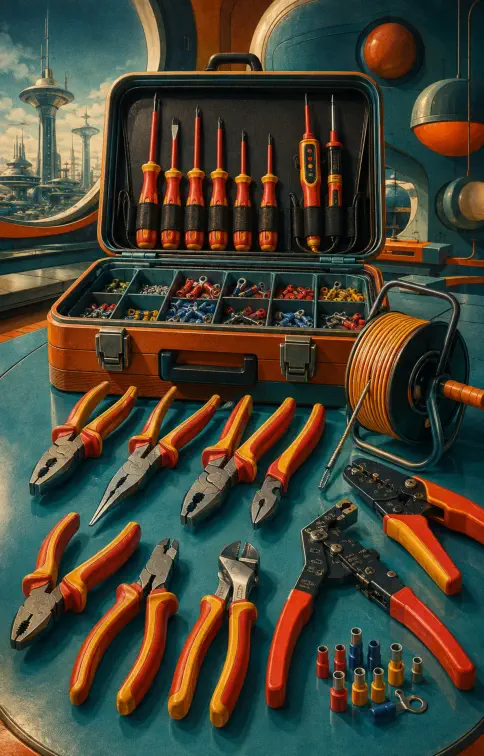

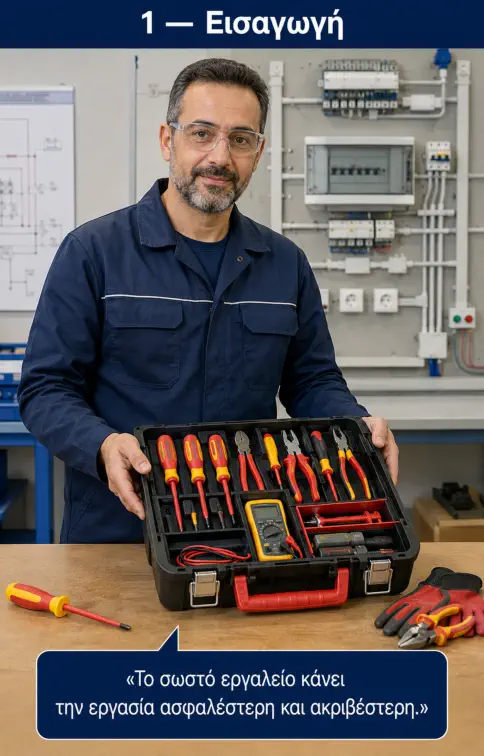

Τίτλος Άσκησης: Εργαλεία Ηλεκτρολόγου Εγκαταστάτη Σχήμα 1 Τα εργαλεία του ηλεκτρολόγου εγκαταστάτη (Σχ.1) πρέπει να φέρουν μονωτικό περίβλημα (Κανονισμός εσωτερικών ηλεκτρικών εγκαταστάσεων ΚΕΗΕ, άρθρο 7) γιατί χρησιμοποιούνται σε κυκλώματα που μπορεί να βρίσκονται υπό τάση. Η αποθήκευσή τους θα πρέπει να γίνεται σε κατάλληλες εργαλειοθήκες (κασετίνες) που παρέχουν λογική στην τακτοποίηση των εργαλείων, ευκολία στην εύρεσή τους, άνεση και ασφάλεια στη μεταφορά (Σχ.2) Σχήμα 2. Κασετίνα για εύκολη και ασφαλή μεταφορά των εργαλείων του ηλεκτρολόγου εγκαταστάτη. Τα κυριότερα εργαλεία είναι: Το μυτοτσίμπιδο (Σχ.3), το πλατυτσίμπιδο (Σχ.4) και το κυρτό τσιμπίδι (Σχ.5), που χρησιμοποιού-νται για την πραγματοποίηση των ενώσεων αγωγών μέσα σε κουτιά ή διακόπτες ή για τη διαμόρφωση των άκρων των αγωγών. Έχουμε μυτοτσίμπιδα με κοντά, μακριά ή πολύ μακριά ράμφη. Τα ράμφη μπορεί να είναι στρογγυλά ή ημιστρόγγυλα. Το ράμφος μπορεί να είναι ευθύγραμμο ή λυγισμένο. Οι διαφορετικές διαστάσεις και σχήματα των ραμφών τους επιτρέπουν τη συμπληρωματική τους χρήση Ο εμπροσθοκόπτης (Σχ.6) και ο πλαγιοκόφτης (Σχ.7) που χρησιμοποιούνται για το κόψιμο συρμά-των ή αγωγών. Η επιλογή του κατάλληλου κόφτη εξαρτάται από το υλικό και τη διατομή του αγωγού Ο απογυμνωτής (Σχ.8) που είναι ειδική πένσα για την απογύμνωση, δηλαδή την αφαίρεση της μόνω-σης από τους αγωγούς και τα καλώδια Ο απογυμνωτής επιλέγεται με βάση τον τύπο του αγωγού και της μόνωσής του. Υπάρχουν απογυμνωτές πλευρικής ή εμπρόσθιας πρόσβασης του αγωγού με δυνα-τότητα ρύθμισης του μήκους απογύμνωσης, που κόβουν και αφαιρούν τη μόνωση με μία κίνηση. Η πένσα του ηλεκτρολόγου (Σχ.9) που είναι το πιο κοινό εργαλείο, χρησιμοποιείται για να σφίγγονται οι ενώσεις αγωγών ή άλλα εξαρτήματα, για τη συγκράτηση των σωλήνων ακόμα και για το κόψιμο η-λεκτρολογικών ή κοινών συρμάτων. Η πρέσα ακροδεκτών (Σχ.10), ειδική πένσα που χρησιμοποιείται για. την προσαρμογή κατάλληλων ακροδεκτών στα άκρα των αγωγών. Το κατσαβίδι (Σχ.11), που χρησιμοποιείται για το βίδωμα – ξεβίδωμα των βιδών που συνδέουν τους αγωγούς με διάφορα ηλεκτρικά εξαρτήματα. Και η λαβή και η λάμα του κατσαβιδιού του ηλεκτρολό-γου πρέπει να είναι μονωμένες. Ανάλογα με τη μορφή της άκρης της λάμας τους (μύτης) τα κατσαβίδια διακρίνονται σε κατσαβίδια για βίδες εγκοπής και κατσαβίδια για βίδες σταυρού. Ανάλογα με την ερ-γασία που εκτελείται επιλέγεται το κατάλληλο σε μέγεθος και τύπο κατσαβίδι. Το δοκιμαστικό κατσαβίδι (Σχ.12) είναι ένα κατσαβίδι το οποίο περιέχει στη λαβή του μία λυχνία. Η λυχνία είναι αγώγιμα συνδεδεμένη με την άκρη της λάμας του κατσαβιδιού και με το επάνω άκρο της λαβής του. Χρησιμοποιείται για τον έλεγχο ύπαρξης τάσης σε διάφορα ηλεκτρικά κυκλώματα. Η μύτη του κατσαβιδιού τοποθετείται στο σημείο όπου θέλουμε να ελέγξουμε την ύπαρξη τάσης και ο αντίχει-ράς μας τοποθετείται στο επάνω μέρος της λαβής του (έτσι κλείνει κύκλωμα μέσω του σώματός μας με τη γη). Αν η λυχνία ανάψει, τότε το συγκεκριμένο σημείο βρίσκεται υπό τάση. Το κολλητήρι (Σχ.13) που χρησιμοποιείται για την κασσιτεροσυγκόλληση αγωγών και εξαρτημάτων. Η ατσαλίνα (Σχ.14) είναι μία λεπτή χαλύβδινη ταινία που χρησιμοποιείται για το πέρασμα των αγωγών μέσα στους σωλήνες. Η ατσαλίνα έχει μήκος που φθάνει τα 15 m και πλάτος 15mm, στο ένα άκρο της έχει ένα σφαιρίδιο για να προχωρεί μέσα στις σωληνώσεις και στο άλλο άκρο φέρει μία θηλιά όπου δένονται οι αγωγοί. Το καλέμι, το κοπίδι, το βελόνι, η βαριοπούλα, (Σχ.15) και το μυστρί είναι εργαλεία που χρησιμο-ποιούνται για το άνοιγμα των αυλακιών, για την τοποθέτηση των σωλήνων και των υποδοχών των δια-φόρων κουτιών στις χωνευτές εγκαταστάσεις γραμμών. ΑΠΑΡΑΙΤΗΤΟΣ ΕΞΟΠΛΙΣΜΟΣ 1. Πένσα Ηλεκτρολόγου 2. Μυτοτσίμπιδο 3. Πλατυτσίμπιδο 4. Κυρτό τσιμπίδι 5. Πλαγιοκόφτης 6. Εμπροσθοκόπτης 7. Απογυμνωτής 8. Πρέσα ακροδεκτών 9. Κατσαβίδι 10. Δοκιμαστικό κατσαβίδι. ΠΟΡΕΙΑ ΕΡΓΑΣΙΑΣ Παραλαβή των εργαλείων του ηλεκτρολόγου. Αναγνωρίστε και ελέγξτε τα εργαλεία του ηλεκτρολόγου. Δείξτε τον τρόπο χρήσης του κάθε εργαλείου. Δραστηριότητα: Βιδώστε ένα κουτί διακλάδωσης και ένα κουτί διακόπτη στην πινακίδα σας και συν-δέστε τα με έναν σωλήνα. Ποια εργαλεία χρησιμοποιήσατε για αυτή τη δουλειά; Δραστηριότητα: Κάντε μια διακλάδωση τριών αγωγών μέσα στο κουτί διακλάδωσης που έχετε τοπο-θετήσει. Ποια εργαλεία χρησιμοποιήσατε για αυτή τη δουλειά;
