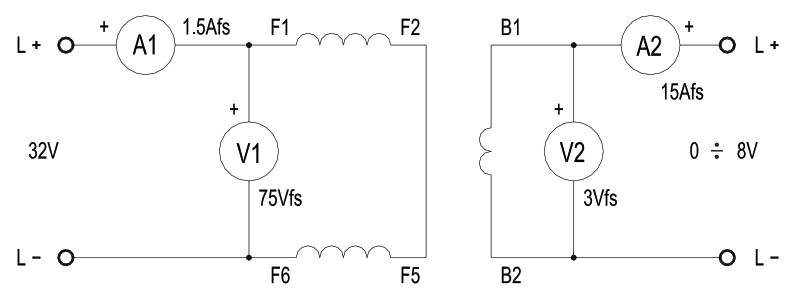

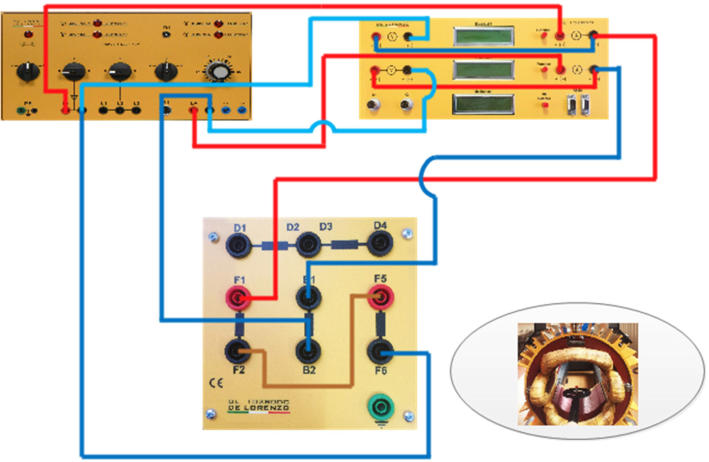

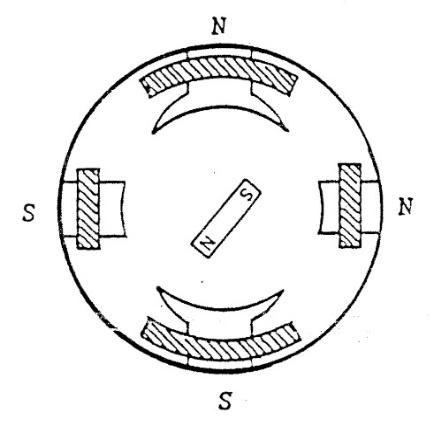

Φαινόμενο Βοηθητικών πόλων Εξαρτήματα: 1 στάτης μηχανής συνεχούς ρεύματος 1 μαγνητικός ανιχνευτής 1 DL 10281 Δομοστοιχείο τροφοδοσίας 1 DL 10282N Δομοστοιχείο μέτρησης Ηλεκτρικό διάγραμμα Τοπογραφικό διάγραμμα Διαδικασία Κατασκευάστε το κύκλωμα που φαίνεται στο προηγούμενο τοπογραφικό διάγραμμα χρησιμοποιώντας μόνο τον στάτη της μηχανής συνεχούς ρεύματος, χωρίς ρότορα. Ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10281 για σταθερή συνεχή τάση 32V/14A (επιλογέας «a0b» στη θέση «a» και διακόπτης L+/L- στη θέση «0») και για μεταβαλλόμενη συνεχή τάση 0÷8V/12A (επιλογέας «c0d» στη θέση «d» και κομβίο ελέγχου στο 0%). Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N και διαβάστε τις τιμές του βολτόμετρου και του αμπερόμετρου για μετρήσεις συνεχούς ρεύματος στην πρώτη και τη δεύτερη διάταξη και παρατηρήστε τις πολικότητες (+ στον κόκκινο ακροδέκτη). Ενεργοποιήστε το δομοστοιχείο τροφοδοσίας και διεγείρετε τα πηνία των κύριων πόλων ενεργοποιώντας τον διακόπτη L+/L- (θέση 1). Συνδέστε τον μαγνητικό ανιχνευτή ανάμεσα στους πόλους σε αντιστοιχία με τον άξονα της μηχανής. Η διεύθυνση της ροής που δημιουργείται φαίνεται από τον μικρό μαγνήτη που έχει τον βόρειο πόλο με κόκκινο χρώμα: η κύρια ροή κατευθύνεται κατά μήκος του άξονα των κύριων πόλων. Τώρα τροφοδοτήστε τα πηνία των βοηθητικών πόλων με μεταβλητό ρεύμα μέχρι περίπου 6A και παρατηρήστε πώς κινείται δεξιόστροφα η προκύπτουσα ροή.

ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΜΕΤΡΗΣΕΩΝ

Σκοπός της Άσκησης Προσδιορισμός της μετατόπισης του άξονα των κύριων πόλων για το φαινόμενο του πεδίου των βοηθητικών πόλων Μαθησιακοί Στόχοι
