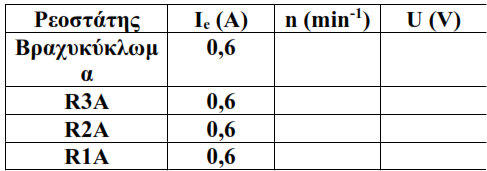

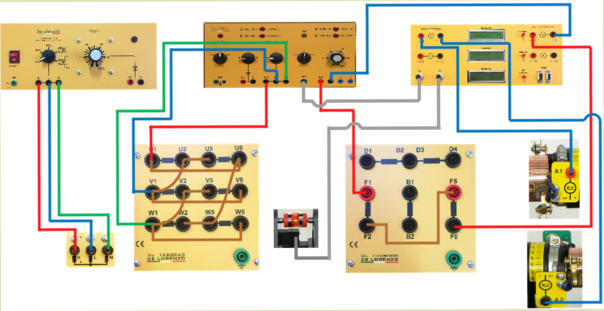

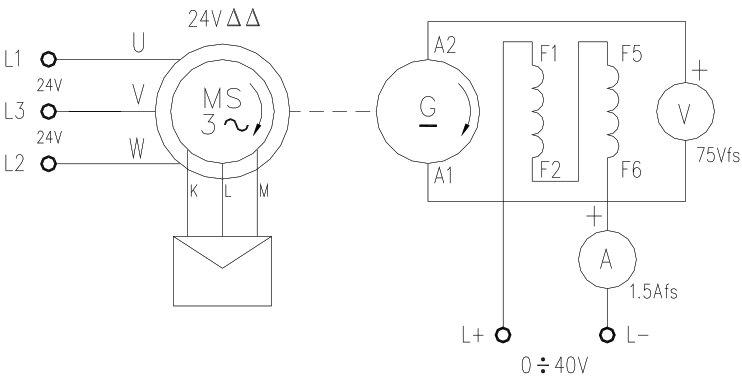

ΗΕΔ ΧΩΡΙΣ ΦΟΡΤΙΟ Εξαρτήματα:  1 στάτης μηχανής DC με ρότορα μεταγωγής και συνδεδεμένες ψήκτρες  1 στάτης μηχανής AC με δακτυλιοφόρο ρότορα και συνδεδεμένες ψήκτρες  1 DL 10281 Δομοστοιχείο τροφοδοσίας  1 DL 10282N Δομοστοιχείο μέτρησης  1 DL 10125 Ρεοστάτης εκκίνησης και συγχρονιστής Ηλεκτρικό διάγραμμα ΠΕΙΡΑΜΑ: ΗΕΔ ΧΩΡΙΣ ΦΟΡΤΙΟ Τοπογραφικό διάγραμμα Διαδικασία Συναρμολογήστε το συγκρότημα σύγχρονου κινητήρα - δυναμό χρησιμοποιώντας τον στάτη της μηχανής εναλλασσόμενου ρεύματος μαζί με τον δακτυλιοφόρο ρότορα και τις ψήκτρες, και τον στάτορα της μηχανής συνεχούς ρεύματος μαζί με τον ρότορα μεταγωγής και τις ψήκτρες. Για τον σύγχρονο κινητήρα, αναφερόμαστε στο πείραμα Τριφασικός σύγχρονος επαγωγικός κινητήρας, 2 πόλοι, 24 VΔΔ . Κατασκευάστε το κύκλωμα που φαίνεται στο προηγούμενο τοπογραφικό διάγραμμα. Ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10281 για σταθερή εναλλασσόμενη τάση 24V/14A (επιλογέας «a0b» στη θέση «a» και διακόπτης L1/L2/L3 στη θέση «0») και ρυθμίστε τον επιλογέα «c0d» στη θέση «0» με το κομβίο ελέγχου στο 0%). Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N και διαβάστε τις τιμές του βολτόμετρου και του αμπερόμετρου για μετρήσεις συνεχούς ρεύματος στην πρώτη διάταξη και παρατηρήστε τις πολικότητες (+ στον κόκκινο ακροδέκτη). Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N για μετρήσεις της ταχύτητας στην τρίτη διάταξη. Ρυθμίστε στο δομοστοιχείο DL 10125 τον διακόπτη του ρεοστάτη εκκίνησης στη θέση R1A και το κομβίο ελέγχου της συνεχούς πηγής στο 80 %: τροφοδοτήστε το δομοστοιχείο. Ενεργοποιήστε το δομοστοιχείο τροφοδοσίας και εκκινήστε τον κινητήρα ρυθμίζοντας τον διακόπτη L1/L2/L3 στη θέση «1». Επιταχύνετε σταδιακά τον κινητήρα ρυθμίζοντας τον διακόπτη του ρεοστάτη εκκίνησης διαδοχικά στις θέσεις R2A, R3A και βραχυκύκλωσης (προτελευταία θέση προς τα δεξιά): ο κινητήρας περιστρέφεται τώρα με ταχύτητα εγγύς στον συγχρονισμό. Τέλος συγχρονίστε τον κινητήρα επαγωγής ρυθμίζοντας τον διακόπτη ρεοστάτη εκκίνησης στην τελευταία θέση προς τα δεξιά: ο κινητήρας επαγωγής συγχρονίζεται με αυτόν τον τρόπο και περιστρέφεται με τη σύγχρονη ταχύτητα. Χρησιμοποιώντας το καταλληλότερο εύρος του βολτόμετρου, επαληθεύστε ότι υπάρχει ανάμεσα στους ακροδέκτες A1-A2 της γεννήτριας μια ορισμένη τάση λόγω του παραμένοντος μαγνητισμού: Ur = ........ (V) Τώρα ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10282 για μεταβαλλόμενη συνεχή τάση 0÷40 V/5A (επιλογέας «c0d» στη θέση «c»). Καταγράψτε τη χαρακτηριστική μαγνήτισης μετρώντας την τάση U που παρέχεται από τη γεννήτρια αντίστοιχα προς τις τιμές του ρεύματος διέγερσης Ie, οι οποίες έχουν ληφθεί μέσω του κομβίου ελέγχου και παρουσιάζονται στον πίνακα, εκτελώντας πρώτα τις μετρήσεις με αυξανόμενο ρεύμα και κατόπιν με φθίνον ρεύμα. Αποφύγετε χειρισμούς προς την αντίθετη κατεύθυνση (για παράδειγμα, εάν προκύψει πολύ υψηλό ρεύμα κατά την καταγραφή της ανοδικής χαρακτηριστικής, είναι λάθος να συμπεριληφθεί καθώς θα είχαμε ένα σημείο εκτός της καμπύλης λόγω της μαγνητικής υστέρησης: σε αυτή την περίπτωση πρέπει να ξεκινήσουμε τη δοκιμή από την αρχή). Σχεδιάστε στο ίδιο διάγραμμα την παρεχόμενη τάση U ως συνάρτηση του ρεύματος διέγερσης Ie στη σταθερή ταχύτητα που καταγράψατε για τις δύο χαρακτηριστικές και υποθέστε ότι η μέση χαρακτηριστική είναι η χαρακτηριστική μαγνήτισης. Επαληθεύστε πώς η παρεχόμενη τάση χωρίς φορτίο εξαρτάται από την ταχύτητα περιστροφής, εάν η επαγωγική ροή διατηρείται σταθερή. Ρυθμίστε το ρεύμα διέγερσης του δυναμό σε Ie = 0,6A και μεταβάλετε την ταχύτητα περιστροφής του κινητήρα επαγωγής, περνώντας διαδοχικά από τη σύγχρονη λειτουργία στην ασύγχρονη με ρύθμιση της ταχύτητας μέσω του ρεοστάτη του ρότορα: για κάθε τιμή ταχύτητας που εκτελείται, μετρήστε την αντίστοιχη παρεχόμενη τάση. Συνιστούμε να πραγματοποιήσετε τις μετρήσεις σε σύντομο χρονικό διάστημα, επειδή στον ρεοστάτη του ρότορα διασκορπίζεται κάποια ενέργεια. Διακόψτε τη λειτουργία του συγκροτήματος ρυθμίζοντας τον διακόπτη L1/L2/L3 στη θέση «0» και απενεργοποιήστε το δυναμό ρυθμίζοντας τον επιλογέα «c0d» ξανά στη θέση «0». Σχεδιάστε σε διάγραμμα την τάση της παρεχόμενης τάσης U ως συνάρτηση της ταχύτητας με σταθερό ρεύμα διέγερσης.

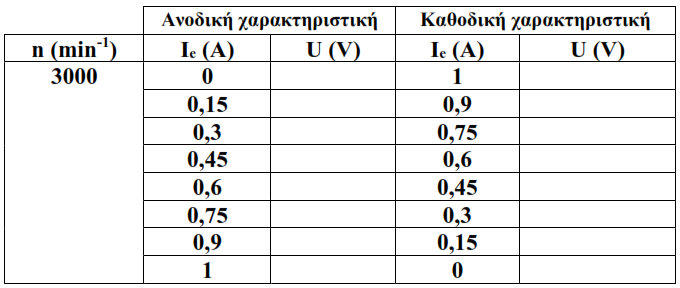

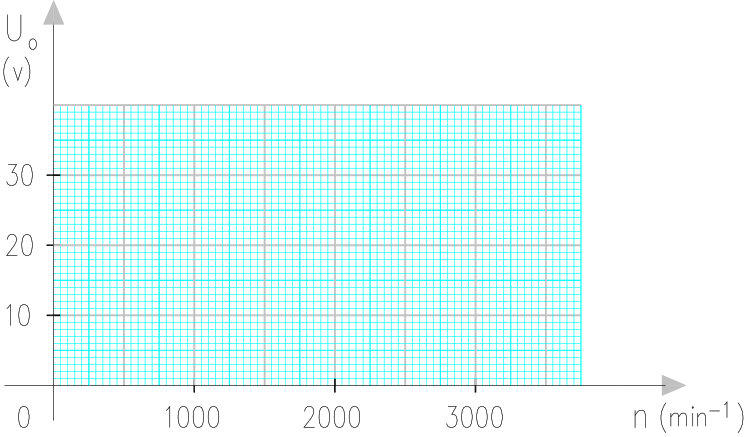

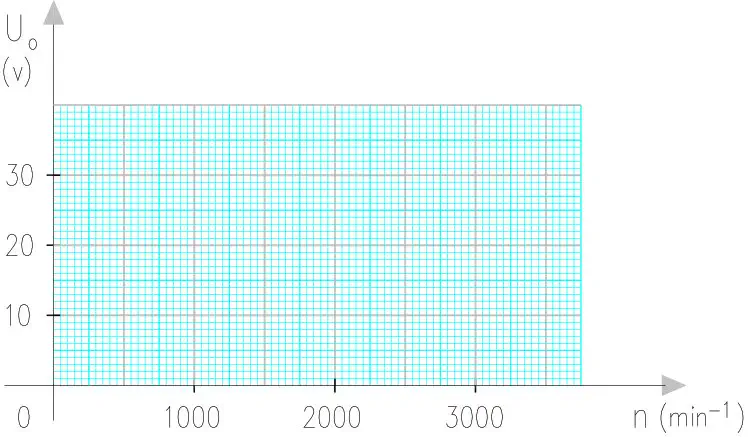

Σκοπός της Άσκησης Μαθησιακοί Στόχοι  Καταγράψτε την τάση χωρίς φορτίο που παράγεται από ένα δυναμό σε σταθερή ταχύτητα και με ανεξάρτητη διέγερση.  Επαληθεύστε την εξάρτηση της τάσης χωρίς φορτίο από την ταχύτητα.
