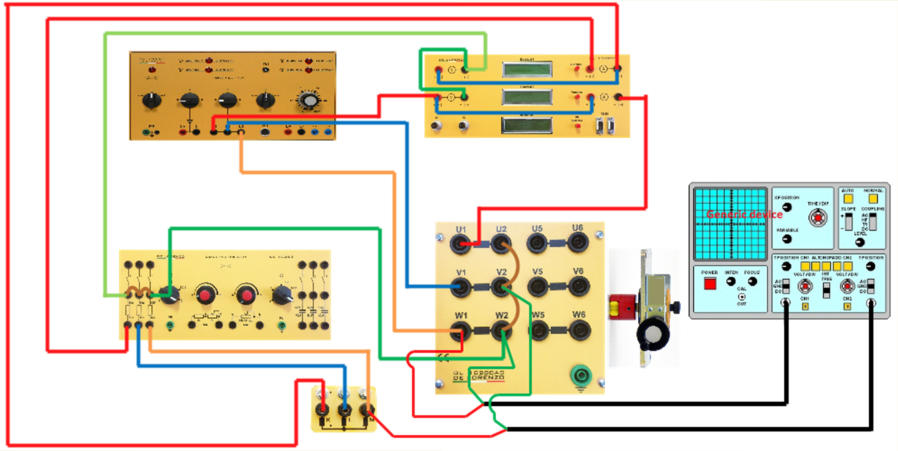

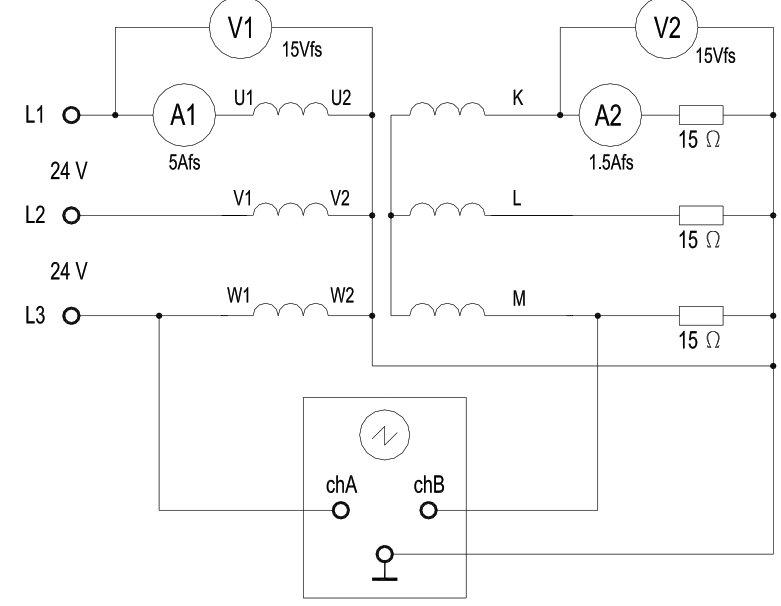

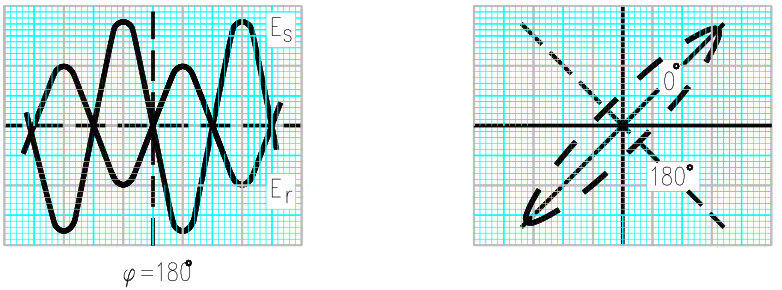

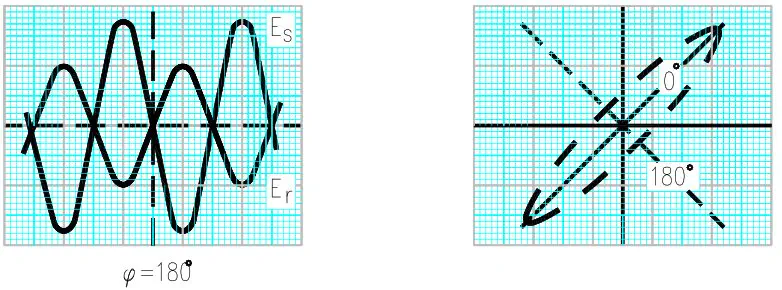

ΜΕΤΑΤΟΠΙΣΤΗΣ ΦΑΣΗΣ Εξαρτήματα:  1 στάτης μηχανής εναλλασσόμενου ρεύματος με συναρμολογημένο δακτυλιοφόρο ρότορα και ψήκτρες  1 DL 10281 Δομοστοιχείο τροφοδοσίας  1 DL 10282N Δομοστοιχείο μέτρησης  1 DL 10283 Φορτία και ρεοστάτες  1 DL 10284 Στήριγμα προσαρμογέα  1 DL 10285 Σύστημα μπλοκαρίσματος και περιστροφής  1 Παλμογράφος διπλού ίχνους Ηλεκτρικό διάγραμμα Τοπογραφικό διάγραμμα Διαδικασία Συναρμολογήστε την ομάδα της ασύγχρονης διάταξης μπλοκαρίσματος και περιστροφής, χρησιμοποιώντας τον στάτη της μηχανής εναλλασσόμενου ρεύματος με τον δακτυλιοφόρο ρότορα και τις ψήκτρες. Κατασκευάστε το κύκλωμα που φαίνεται στο προηγούμενο τοπογραφικό διάγραμμα. Ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10281 για σταθερή εναλλασσόμενη τάση 24 V/14 A: επιλογέας «a0b» στη θέση «a» και διακόπτης L1/L2/L3 στη θέση «0». Χρησιμοποιήστε την πρώτη και τη δεύτερη διάταξη του δομοστοιχείου μέτρησης DL 10282N για να διαβάσετε τις τιμές των τάσεων και των ρευμάτων για εναλλασσόμενο ρεύμα. Τοποθετήστε στο δομοστοιχείο DL 10283 το ομικό φορτίο με σύνδεση αστέρα. Ρυθμίστε τον παλμογράφο σε λειτουργία εναλλασσόμενου ρεύματος, βάση χρόνου 5 ms/cm και συνδέστε τον ανιχνευτή του καναλιού A (ευαισθησία 5 V/cm) στον στάτη και τον ανιχνευτή του καναλιού Β (ευαισθησία 0,5 V/cm) στον ρότορα. Ενεργοποιήστε το δομοστοιχείο τροφοδοσίας και ρυθμίστε τον διακόπτη L1/L2/L3 στη θέση «1». Δεδομένου ότι το κύκλωμα του ρότορα συνδέεται με τις αντιστάσεις R, ακούγεται ένας δυνατός βόμβος λόγω του γεγονότος ότι ο ρότορας τείνει να περιστρέφεται αλλά είναι μπλοκαρισμένος από τη διάταξη DL 10285. Μετρήστε τις τάσεις και τα ρεύματα στον στάτη και τον ρότορα και γράψτε τις τιμές στον πίνακα. Περιστρέψτε τον ρότορα μέσω του τροχού χειρός και βεβαιωθείτε ότι οι τάσεις και τα ρεύματα παραμένουν σχεδόν σταθερά, ενώ στον παλμογράφο θα παρατηρήσουμε πώς ποικίλλει η φάση μεταξύ των τάσεων του στάτη και του ρότορα. Περιστρέψτε τον ρότορα μέσω του τροχού χειρός μέχρις ότου η τάση του ρότορα να βρίσκεται σε φάση με την τάση του στάτη: για να προσδιορίσετε καλύτερα την κατάσταση της μηδενικής μετατόπισης φάσης είναι βολικό να χρησιμοποιήσετε την έλλειψη Lissajous ρυθμίζοντας τον παλμογράφο στη λειτουργία XY. Η μηδενική μετατόπιση φάσης αντιστοιχεί σε ευθεία γραμμή με κλίση 45° στο πρώτο τεταρτημόριο. Μόλις ολοκληρωθεί η κατάσταση της μηδενικής μετατόπισης φάσης, χαλαρώστε το κομβίο που εμποδίζει τον βαθμονομημένο δίσκο και περιστρέψτε τον ίδιο τον δίσκο με τέτοιο τρόπο ώστε η κλίμακα μηδέν να συμπίπτει με τον δείκτη αναφοράς: μπλοκάρετε ξανά τον δίσκο στη θέση αυτή. Η μετατόπιση φάσης μεταξύ της τάσης του στάτη και της τάσης του ρότορα εξαρτάται από τη γωνιακή θέση του ρότορα σε σχέση με τον στάτη και μπορεί να υποθέσει οποιαδήποτε τιμή περιλαμβάνεται μεταξύ 0° και 360°: αυτή η γωνία μπορεί να διαβαστεί απευθείας στον βαθμονομημένο δίσκο. Απενεργοποιήστε τον μετατοπιστή φάσης ρυθμίζοντας τον διακόπτη L1/L2/L3 στη θέση «0».

Σκοπός της Άσκησης Μαθησιακοί Στόχοι  Επαλήθευση της λειτουργίας ενός επαγωγικού μετατοπιστή φάσης
