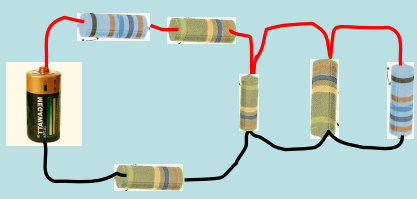

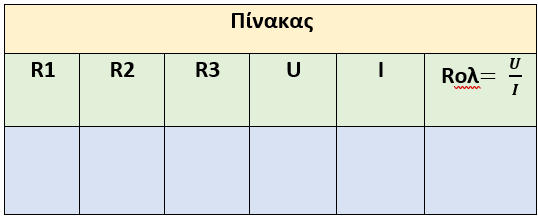

ΜΙΚΤΗ ΣΥΝΔΕΣΜΟΛΟΓΙΑ ΑΝΤΙΣΤΑΣΕΩΝ Α. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Μικτή είναι η συνδεσμολογία που περιλαμβάνει στο ίδιο κύκλωμα αντιστάσεις συνδεσμολογημένες σε σειρά και παράλληλα. Ενώ ο θεωρητικός υπολογισμός της ολικής αντίστασης ενός μικτού κυκλώματος μπορεί να αποδειχτεί χρονοβόρος και δύσκολος, ο εργαστηριακός υπολογισμός είναι πολύ ευκολότερος. Αρκεί να μετρήσουμε την τάση και την ένταση εισόδου του κυκλώματος. Β. ΚΥΚΛΩΜΑ ΜΕΤΡΗΣΕΩΝ Γ. ΠΟΡΕΙΑ ΕΡΓΑΣΙΑΣ Πραγματοποιήστε ένα σύνθετο κύκλωμα της αρεσκείας σας που να περιλαμβάνει τρεις αντιστάσεις και τροφοδοτήστε το με μια πηγή τάσης. Μετρήστε, με τη χρήση βολτομέτρου και αμπερομέτρου, την ολική τάση και την ολική ένταση του κυκλώματος. Υπολογίστε με τα όργανα μέτρησης που χρησιμοποιήσατε την ολική αντίσταση του κυκλώματος. Υπολογίστε θεωρητικά την ολική αντίσταση του κυκλώματος. Συγκρίνετε τα αποτελέσματα σας. Μπορείτε να πραγματοποιήσετε την εργαστηριακή άσκηση στο ακόλουθο εικονικό ηλεκτρολογικό εργαστήριο Δ. ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ ΘΕΩΡΗΤΙΚΟΣ ΥΠΟΛΟΓΙΣΜΟΣ ΟΛΙΚΗΣ ΑΝΤΙΣΤΑΣΗΣ Ε. ΣΥΜΠΕΡΑΣΜΑΤΑ Συμπίπτει ο εργαστηριακός με τον θεωρητικό υπολογισμό της αντίστασης; Αν όχι, που πιστεύεται ότι οφείλετε;
