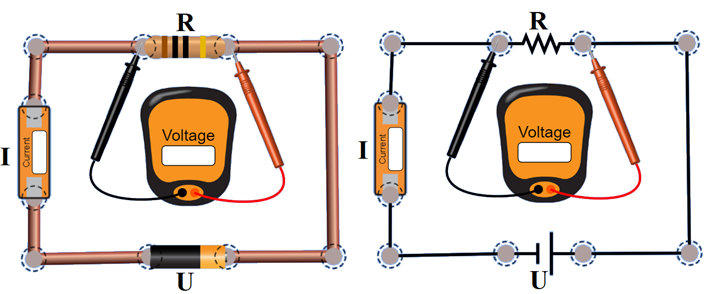

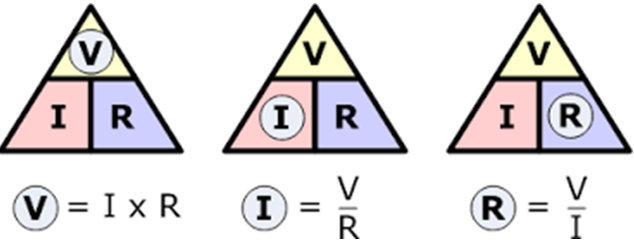

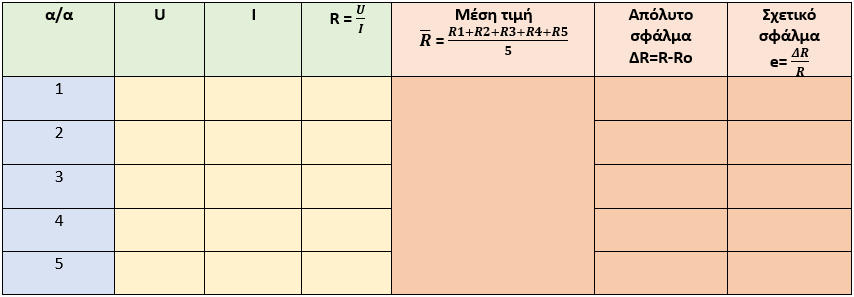

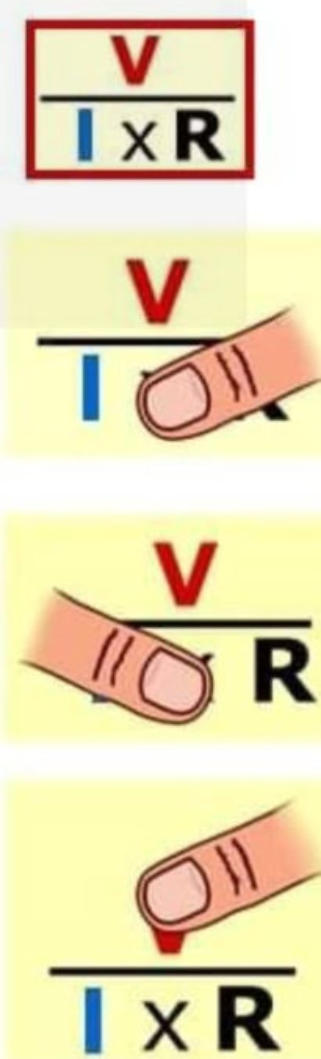

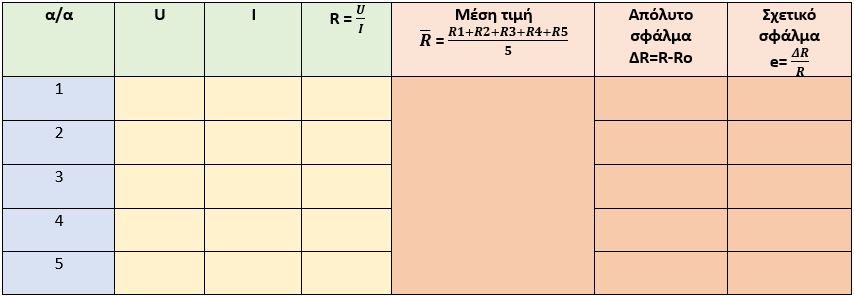

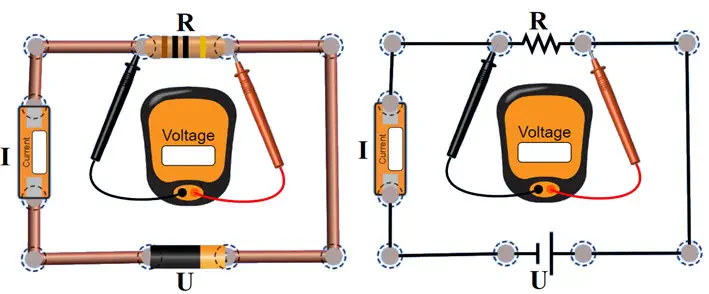

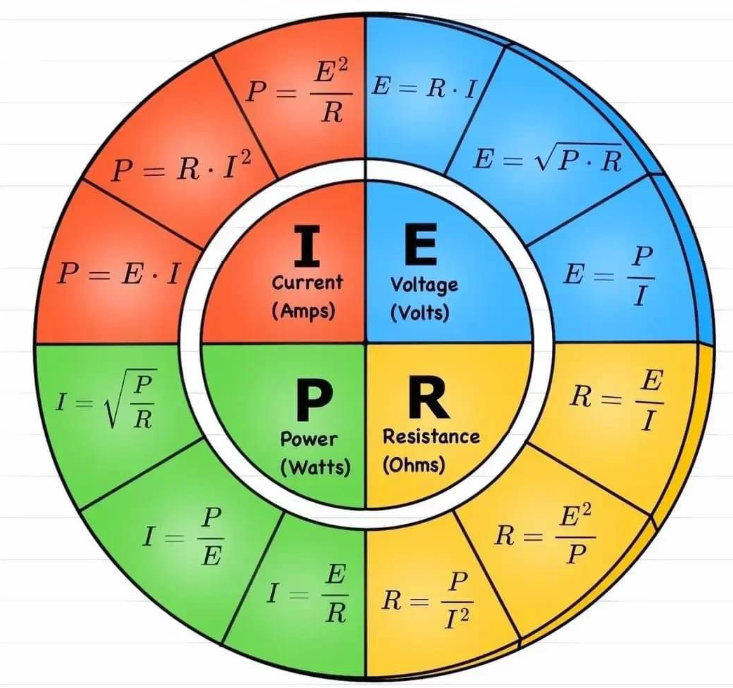

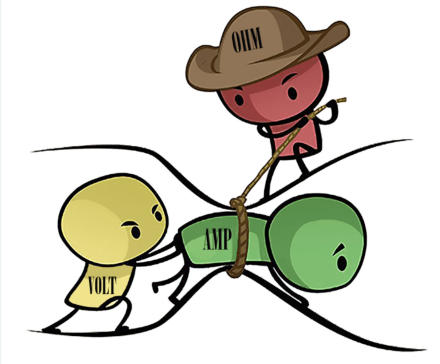

Νόμος του Ohm Α. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Ο Georg Simon Ohm το 1825 αποδεικνύει ότι όλα τα υλικά σώματα, ακόμα και τα καλύτερα μέταλλα, εμφανίζουν αντίσταση στο ηλεκτρικό ρεύμα. Ο Ωμ διατύπωσε μια σχέση που συνδέει την τάση του ρεύματος, την ένταση και την αντίσταση ενός κυκλώματος: Ι= U/R Όπου: Ι: Ένταση του ρεύματος σε Αμπέρ (Α) U: Τάση σε βολτ (V) R: Αντίσταση σε Ωμ (Ω) Οι αντιστάσεις που διατηρούνται σταθερές καθώς μεταβάλλεται η τάση τους ονομάζονται ωμικές αντιστάσεις. Σε αυτές, η ένταση του ηλεκτρικού ρεύματος είναι ανάλογη της τάσης που επικρατεί στα άκρα τους Δηλαδή στις ωμικές αντιστάσεις: Όσο αυξάνεται η τάση, αυξάνεται η ένταση Όσο μειώνεται η τάση, μειώνεται η ένταση Μορφές του Νόμου του Ωμ Μνημονικός Κανόνας του Νόμου του OHM Β. ΚΥΚΛΩΜΑ ΜΕΤΡΗΣΕΩΝ Γ. ΠΟΡΕΙΑ ΕΡΓΑΣΙΑΣ Συνδεσμολογήστε το κύκλωμα της άσκησης Τροφοδοτείστε με τάση το κύκλωμα Μετρήστε την τάση και την ένταση με τα κατάλληλα όργανα και καταγράψτε τις τιμές στον πίνακα Αλλάξτε την τιμή της τάσης και επαναλάβετε τις μετρήσεις Για κάθε μέτρηση τάσης και έντασης υπολογίστε την τιμή της αντίστασης Μπορείτε να πραγματοποιήσετε την εργαστηριακή άσκηση στο ακόλουθο εικονικό ηλεκτρολογικό εργαστήριο Δ. ΠΙΝΑΚΑΣ ΜΕΤΡΗΣΕΩΝ Ε. ΣΥΜΠΕΡΑΣΜΑΤΑ Ερώτηση: Ποια από τις πέντε τιμές της αντίστασης που υπολογίσατε θεωρείτε ότι είναι η περισσότερο ακριβής; Για ποιον λόγο; Ερώτηση: Τι παρατηρείτε με την τιμή της αντίστασης R, όταν μεταβάλλεται η τάση U και η ένταση I στο κύκλωμα; Δραστηριότητα: Μεταφέρετε τις τιμές τάσης και έντασης που έχετε μετρήσει και χαράξτε την γραφική παράσταση I=f(U) Ερώτηση: Τι μορφή έχει η γραφική παράσταση I=f (U) και γιατί; Ερώτηση: Η αντίσταση που χρησιμοποιήσατε είναι γραμμική ή μη-γραμμική; Πως το καταλάβατε; Ερώτηση: τα σημεία της γραφικής παράσταση ταυτίζονται με την γραφική παράσταση; Αν όχι, που οφείλεται αυτό;

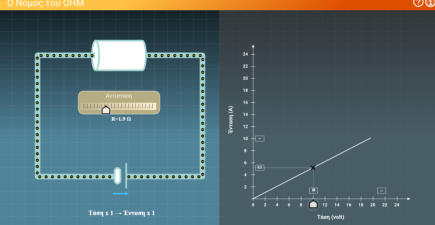

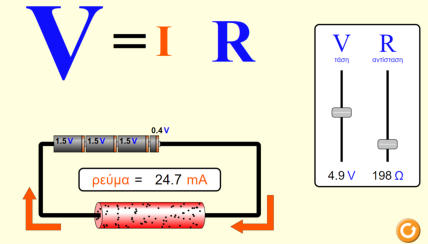

Εφαρμογή του Νόμου του Ohm

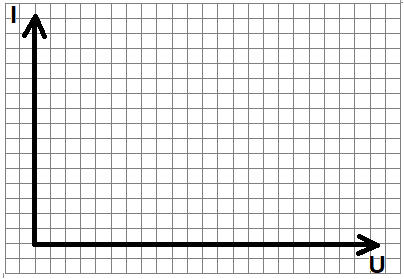

Εφαρμογή - Γραφική Παράσταση Νόμου του Ohm

Όταν η γραφική παράσταση τάσης - έντασης μιας αντίστασης έχει τη μορφή ευθείας γραμμής, τότε η αντίσταση ονομάζεται γραμμική και η τιμή της παραμένει σταθερή ανεξάρτητα από την μεταβολή της τάσης και της έντασης της

ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΜΕΤΡΗΣΕΩΝ
