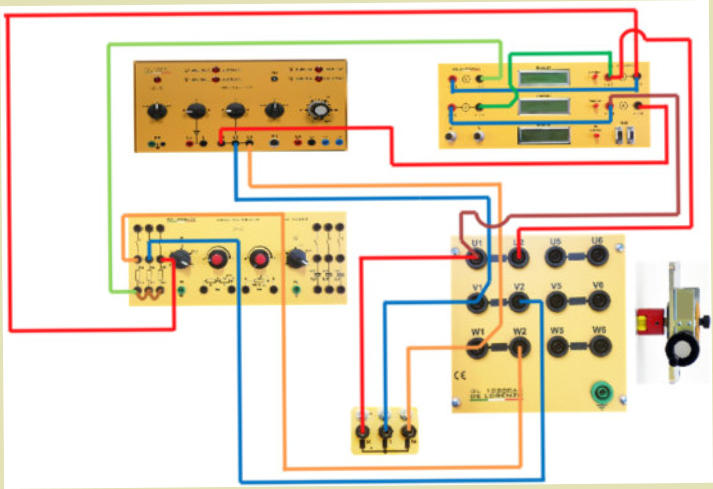

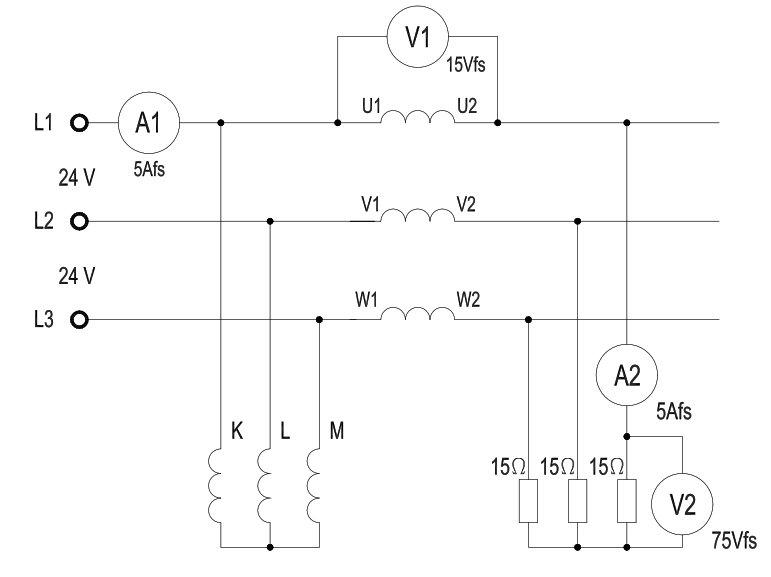

ΡΥΘΜΙΣΤΗΣ ΕΠΑΓΩΓΗΣ Εξαρτήματα:  1 στάτης μηχανής εναλλασσόμενου ρεύματος με συναρμολογημένο δακτυλιοφόρο ρότορα και ψήκτρες  1 DL 10281 Δομοστοιχείο τροφοδοσίας  1 DL 10282N Δομοστοιχείο μέτρησης  1 DL 10283 Φορτία και ρεοστάτες  1 DL 10284 Στήριγμα προσαρμογέα  1 DL 10285 Σύστημα μπλοκαρίσματος και περιστροφής Ηλεκτρικό διάγραμμα Τοπογραφικό διάγραμμα Διαδικασία Συναρμολογήστε την ομάδα της ασύγχρονης διάταξης μπλοκαρίσματος και περιστροφής, χρησιμοποιώντας τον στάτη της μηχανής εναλλασσόμενου ρεύματος με τον δακτυλιοφόρο ρότορα και τις ψήκτρες. Κατασκευάστε το κύκλωμα που φαίνεται στο προηγούμενο τοπογραφικό διάγραμμα. Ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10281 για σταθερή εναλλασσόμενη τάση 24V/14A επιλογέας «a0b» στη θέση «a» και διακόπτης L1/L2/L3 στη θέση «0». Χρησιμοποιήστε την πρώτη και τη δεύτερη διάταξη του δομοστοιχείου μέτρησης DL 10282N για να διαβάσετε τις τιμές των τάσεων και των ρευμάτων για εναλλασσόμενο ρεύμα. Τοποθετήστε στο δομοστοιχείο DL 10283 το ομικό φορτίο με σύνδεση αστέρα. Ενεργοποιήστε το δομοστοιχείο τροφοδοσίας και ρυθμίστε τον διακόπτη L1/L2/L3 στη θέση «1»: ακούγεται ένας βόμβος, καθώς ο ρότορας τείνει να περιστρέφεται αλλά είναι μπλοκαρισμένος από τη διάταξη DL 10285. Περιστρέψτε τον ρότορα μέσω του τροχού χειρός μέχρις ότου το ρεύμα του φορτίου I2 να έχει μηδενική ένδειξη στο βολτόμετρο V2. Με ρεύμα I2 = 0, χαλαρώστε το κομβίο που εμποδίζει τον βαθμονομημένο δίσκο και περιστρέψτε τον ίδιο τον δίσκο με τέτοιο τρόπο ώστε οι 180° της κλίμακας να συμπίπτουν με τον δείκτη αναφοράς: μπλοκάρετε ξανά τον δίσκο στη θέση αυτή. Καταγράψτε τις ενδείξεις όλων των οργάνων και γράψτε τις τιμές που υπολογίζονται στον ακόλουθο πίνακα για τις τιμές της γωνίας  που απεικονίζονται και εκτελούνται κάνοντας τον ρότορα να περιστρέφεται μέσω του τροχού χειρός. Σχεδιάστε στο ίδιο διάγραμμα την τάση των ρευμάτων και των τάσεων που υπολογίζονται ως συνάρτηση της γωνιακής μετατόπισης φάσης  .

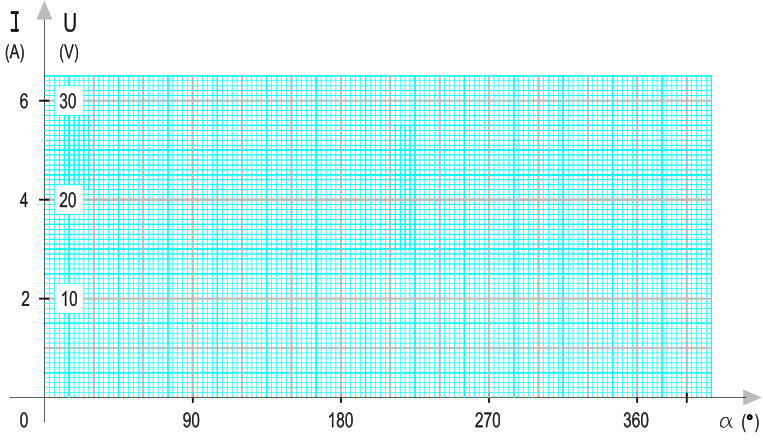

Σκοπός της Άσκησης Μαθησιακοί Στόχοι  Επαλήθευση της λειτουργίας ενός τριφασικού ρυθμιστή τάσης  Καταγραφή των χαρακτηριστικών ελέγχου σε συνεχές φορτίο
