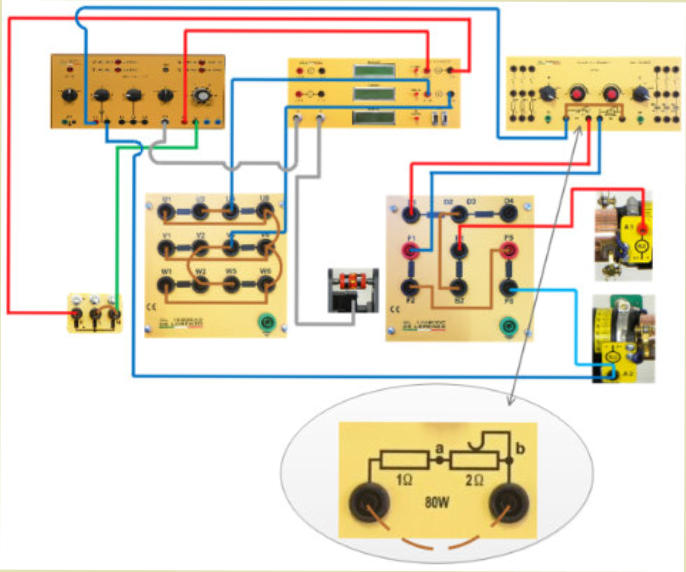

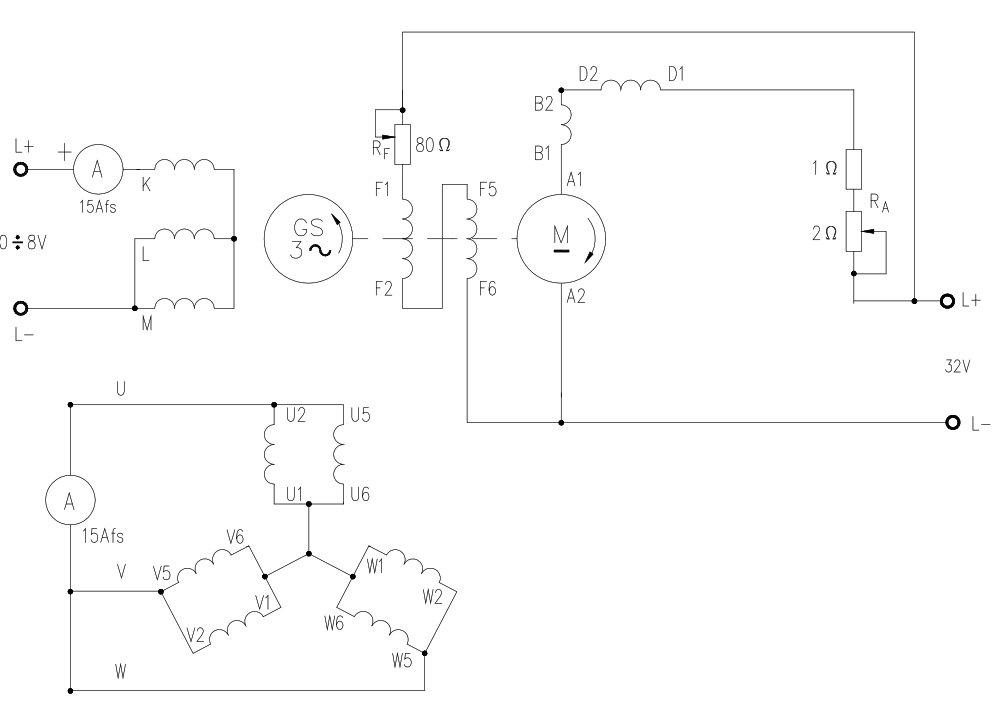

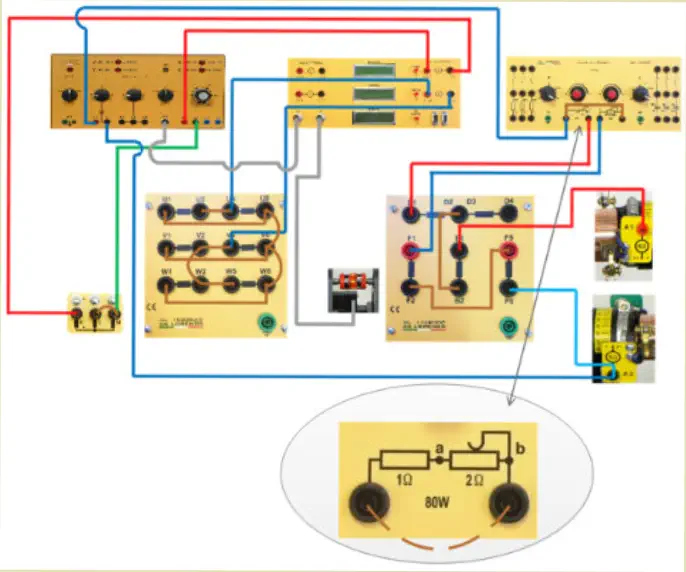

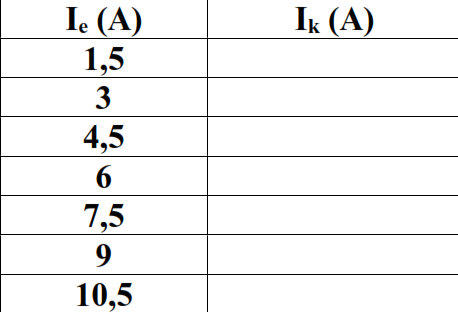

ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ ΒΡΑΧΥΚΥΚΛΩΣΗΣ Εξαρτήματα:  1 στάτης μηχανής AC με δακτυλιοφόρο ρότορα και συνδεδεμένες ψήκτρες  1 στάτης μηχανής DC με ρότορα μεταγωγής και συνδεδεμένες ψήκτρες  1 DL 10281 Δομοστοιχείο τροφοδοσίας  1 DL 10282N Δομοστοιχείο μέτρησης  1 DL 10283 Φορτία και ρεοστάτες Ηλεκτρικό διάγραμμα ΠΕΙΡΑΜΑ: ΧΑΡΑΚΤΗΡΙΣΤΙΚΗ ΒΡΑΧΥΚΥΚΛΩΣΗΣ Τοπογραφικό διάγραμμα Διαδικασία Συναρμολογήστε το συγκρότημα εναλλάκτη-κινητήρα DC χρησιμοποιώντας τον στάτη της μηχανής εναλλασσόμενου ρεύματος μαζί με τον δακτυλιοφόρο ρότορα και τις συνδεδεμένες ψήκτρες και τον στάτορα της μηχανής συνεχούς ρεύματος μαζί με τον ρότορα μεταγωγής και τις ψήκτρες. Κατασκευάστε το κύκλωμα που φαίνεται στο προηγούμενο τοπογραφικό διάγραμμα. Ρυθμίστε το δομοστοιχείο τροφοδοσίας DL 10281 για σταθερή συνεχή τάση 42V/10A (επιλογέας «a0b» στη θέση «b» και διακόπτες L+/L- στη θέση «0») και για μεταβαλλόμενη συνεχή τάση 0÷8V/12A (επιλογέας «c0d» στη θέση «d» και κομβίο ελέγχου στο 0%). Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N και διαβάστε τις τιμές του αμπερόμετρου που συνδέεται σε σειρά με το κύκλωμα του ρότορα για μετρήσεις συνεχούς ρεύματος στην πρώτη διάταξη (+ στον κόκκινο ακροδέκτη) και τις τιμές του αμπερόμετρου στους ακροδέκτες του στάτη του εναλλάκτη για μετρήσεις εναλλασσόμενου ρεύματος στη δεύτερη διάταξη. Χρησιμοποιήστε το δομοστοιχείο μέτρησης DL 10282N για μετρήσεις της ταχύτητας στην τρίτη διάταξη. Ρυθμίστε στο δομοστοιχείο DL 10283 τον ρεοστάτη εκκίνησης RA με τη μέγιστη αντίσταση (κομβίο εκκίνησης στη θέση «b») και τον ρεοστάτη διέγερσης RF με την ελάχιστη αντίσταση (κομβίο εκκίνησης στη θέση «a»). Ενεργοποιήστε το δομοστοιχείο τροφοδοσίας και κάντε το συγκρότημα να περιστρέφεται ρυθμίζοντας τον διακόπτη L+/L- στη θέση «1». Απενεργοποιήστε σταδιακά τον ρεοστάτη εκκίνησης RA (κομβίο εκκίνησης στη θέση «a» και στη συνέχεια βραχυκυκλώστε τον ρεοστάτη RA με έναν βραχυκυκλωτήρα) και ρυθμίστε το ρεύμα διέγερσης του κινητήρα DC μέσω του ρεοστάτη RF μέχρι η ταχύτητα του συγκροτήματος να είναι ίση με την ονομαστική ταχύτητα του εναλλάκτη. Αρχίστε να προκαλείτε διέγερση στον εναλλάκτη με τη μεταβλητή τάση 0÷8 V, έτσι ώστε να επιτύχετε τις τιμές ρεύματος διέγερσης Ie που παρουσιάζονται στον ακόλουθο πίνακα και για κάθε τιμή, καταγράψτε την ένταση ρεύματος Ik που παρέχεται από τον βραχυκυκλωμένο στάτη, αφού καταγράψετε τη θερμοκρασία δωματίου ta. ta = ......... °C Σημειώσεις (α) Δεν είναι απαραίτητο να διατηρείτε την ταχύτητα ακριβώς σταθερή. (β) Αν οι ενδείξεις του αμπερόμετρου του στάτη πλήττονται από ταλαντώσεις, καταγράψτε τη μέση τιμή. Διακόψτε τη λειτουργία του συγκροτήματος ρυθμίζοντας τον διακόπτη L+/L- στη θέση «0» και απενεργοποιήστε τον εναλλάκτη ρυθμίζοντας τον επιλογέα «c0d» ξανά στη θέση «0». Σχεδιάστε σε διάγραμμα το παρεχόμενο ρεύμα βραχυκύκλωσης Ik ως συνάρτηση του ρεύματος διέγερσης Ie. Καθορίστε στο διάγραμμα το ρεύμα βραχυκύκλωσης Iko που αντιστοιχεί στο ρεύμα διέγερσης Ieo (βλ. πείραμα Αρ. 30) που σε συνθήκες χωρίς φορτίο παράγουν την τάση UN: Iko = ......... (A) και υπολογίστε τη σύγχρονη σύνθετη αντίσταση με τον τύπο επειδή ο στάτης είναι συνδεδεμένος σε αστέρα. Καθορίστε στο διάγραμμα το ρεύμα διέγερσης Iek που σε βραχυκύκλωμα παράγει την ονομαστική ένταση (ας υποθέσουμε IN = 2,5 A): Iek = .......... (A) Καθορίστε την αναλογία βραχυκύκλωσης:

Σκοπός της Άσκησης Μαθησιακοί Στόχοι  Καταγράψτε τη χαρακτηριστική μόνιμης βραχυκύκλωσης  Καθορίστε τη σύγχρονη σύνθετη αντίσταση  Καθορίστε την αναλογία βραχυκύκλωσης
