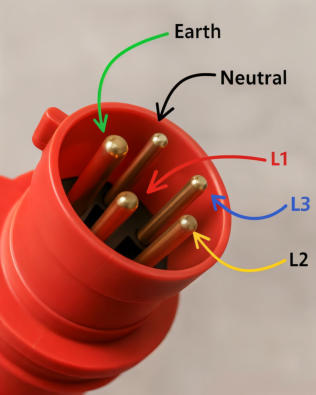

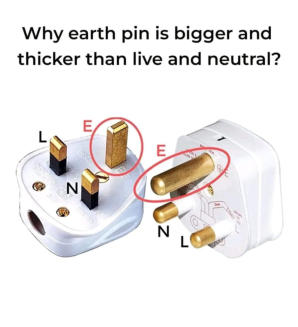

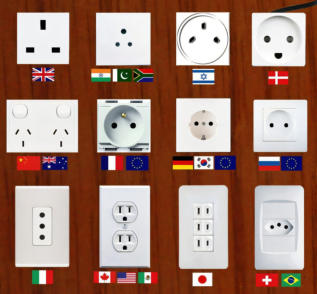

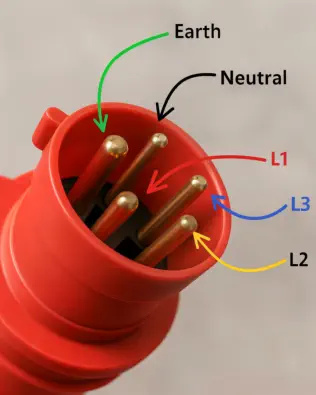

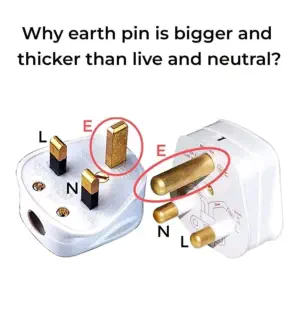

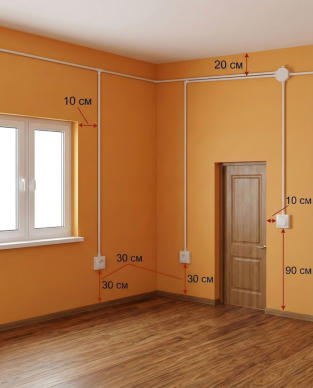

ΚΕΦΑΛΑΙΟ 3: Υλικά Εσωτερικών Ηλεκτρικών Εγκαταστάσεων 1. Γενικά Τα υλικά που χρησιμοποιούνται στις ΕΗΕ διακρίνονται σε: • Σωλήνες Προστασίας Αγωγών και Καλωδίων • Βοηθητικά Εξαρτήματα Σύνδεσης, Στήριξης, Διακλάδωσης και Κουτιά Τοποθέτησης των Σωλήνων • Μηχανισμοί Παροχής και Λήψης Ηλεκτρικού Ρεύματος (Ρευματοδότες και Ρευματολήπτες) Ανάλογα με την αντοχή τους χαρακτηρίζονται ως Ελαφρού τύπου και Βαρέως τύπου Οι κατασκευαστικές αναφορές για κάθε υλικό περιλαμβάνουν: • Ταυτότητα του υλικού (τύπος , πρότυπα , ονομασία , χρώμα , σήμα ποιότητας , εφαρμογές κτλ. ) • Τεχνικά Χαρακτηριστικά του υλικού (διαστάσεις , διατομές , βάρος κτλ.) • Δοκιμές του υλικού (μηχανικές , θερμικές και ηλεκτρομονωτικές αντοχές ) 2. Σωλήνες Προστασίας Αγωγών και Καλωδίων Έχουν ως χαρακτηριστικά: • Τύπος και Υλικό Κατασκευής • Εσωτερική και Εξωτερική Διάμετρος Ανάλογα με το Υλικό Κατασκευής διακρίνονται σε Μονωτικοί (Επικρατέστεροι) - μπορεί να είναι ευθύγραμμοι ή Σπιράλ - και Μη Μονωτικοί Η ελάχιστη επιτρεπόμενη διατομή υπολογίζεται με βάση τη Διατομή των Αγωγών και το Πλήθος των Αγωγών Προφανώς σε χωνευτές ΕΗΕ, η απαγωγή της θερμότητας γίνεται δυσκολότερα σε σχέση με τις ορατές ΕΗΕ. Συνεπώς, για ίδιο αριθμό αγωγών ίδιας διατομής, η διάμετρος σωλήνων χωνευτών ΕΗΕ θα πρέπει να είναι μεγαλύτερη από τη διάμετρο σωλήνων ορατών ΕΗΕ. Γιαυτό η ελάχιστη διάμετρος σωλήνων χωνευτών ΕΗΕ (13,5 mm) είναι μεγαλύτερη από την ελάχιστη διάμετρο σωλήνων ορατών ΕΗΕ (11 mm) 3. Βοηθητικά Εξαρτήματα Σωλήνων Προστασίας Διακρίνονται σε: • Κουτιά Διακλάδωσης – Διέλευσης • Καμπύλες • Κουτιά Ρευματοδοτών και Διακοπτών • Εξαρτήματα Σύνδεσης και Στήριξης σωλήνων 3.1 Κουτιά Διακλάδωσης και Διέλευσης Τα κουτιά διακλάδωσης και διέλευσης τοποθετούνται: • Για την δημιουργία διακλάδωσης σε σωλήνα • Για την εύκολη τοποθέτηση αγωγών σε μεγάλες διαδρομές ή σε διαδρομές με γωνίες Τα κουτιά διακλάδωσης και διέλευσης μας προσφέρουν: • Εύκολο έλεγχο σε περίπτωση βλάβης • Εύκολη αντικατάσταση αγωγών σε περίπτωση φθοράς • Εύκολο εντοπισμό διαδρομής της γραμμής σε περίπτωση επέμβασης στο επίχρισμα (σοβά) του τοίχου 3.2 Καμπύλες Χρησιμοποιούνται σε διαδρομές σωλήνων με γωνίες 3.3 Κουτιά Ρευματοδοτών και διακοπτών Τοποθετούνται σε σημεία της ΕΗΕ που θα συνδεθούν μηχανισμοί ελέγχου (Διακόπτες) ή παροχής (Ρευματοδότες) Ερώτηση: παρατηρήστε το κουτί διακλάδωσης και διέλευσης και το κουτί ρευματοδοτών και πριζών που φαίνονται στις εικόνες. Ποια διαφορά παρατηρείτε, για ποιο λόγο πιστεύετε ότι υπάρχει αυτή η διαφορά. 3.4 Εξαρτήματα σύνδεσης και στήριξης σωλήνων Διακρίνονται σε: Μούφες που χρησιμοποιούνται για σύνδεση σωλήνων μεταξύ τους Ρακόρ που χρησιμοποιούνται για σύνδεση σωλήνων με κουτιά διακλάδωσης Κολάρα που χρησιμοποιούνται για στήριξη σωλήνων σε ορατές ΕΗΕ 4. Μηχανισμοί Παροχής και Λήψης ηλεκτρικού ρεύματος • Ρευματοδότες (πρίζες) • Ρευματολήπτες (φις) • Λυχνιολαβές (ντουί) 4.1 Ρευματοδότες (πρίζες) Ανάλογα με την τοποθέτησή τους διακρίνονται σε: • Σταθερούς οι οποίοι τοποθετούνται μέσα σε κουτιά ρευματοδοτών • Κινητούς (απλοί ή πολλαπλοί ) οι οποίοι παίρνουν παροχή από σταθερούς ρευματοδότες Ανάλογα με την θέση τους στην εγκατάσταση οι ρευματοδότες διακρίνονται σε: • Χωνευτούς • Εξωτερικούς • Στεγανούς - είτε χωνευτούς είτε εξωτερικούς Που πιστεύετε ότι τοποθετούνται οι στεγανοί ρευματοδότες; Τι πλεονέκτημα προσφέρουν σε σχέση με τους μη στεγανούς ρευματοδότες; Ανάλογα με το είδος της ηλεκτρικής κατανάλωσης που θα τροφοδοτήσουν διακρίνονται σε: • Μονοφασικούς (10Α -16Α –32A / 250V ) • Τριφασικούς (16Α –32A–63A –125A / 250V - 415V - 500V) Ανάλογα με τους ακροδέκτες που συνδέουν οι μονοφασικοί ρευματοδότες διακρίνονται σε: • Διπολικούς • Τριπολικούς • Σούκο Μπορείτε να φανταστείτε ποιοι αγωγοί συνδέονται σε διπολικούς μονοφασικούς ρευματοδότες, ποιοι αγωγοί συνδέονται σε τρπολικούς μονοφασικούς ρευματοδότες και ποιοι αγωγοί συνδέονται σε σούκο μονοφασικούς ρευματοδότες; Παρατηρήστε τις ακόλουθες πρίζες - διπολική, τριπολική και σούκο - αντιληφθείτε τις διαφορές μεταξύ τους και προσπαθήστε να απαντήσετε στην ερώτηση. Ανάλογα με τους ακροδέκτες που συνδέουν οι τριφασικοί ρευματοδότες διακρίνονται σε: • Τετραπολικούς • Πενταπολικούς Μπορείτε να φανταστείτε ποιοι αγωγοί συνδέονται σε τετραπολικούς τριφασικούς ρευματοδότες και ποιοι αγωγοί συνδέονται σε πενταπολικούς τριφασικούς ρευματοδότες; 4.2 Ρευματολήπτες (Φις) Ανάλογα με το είδος της ηλεκτρικής κατανάλωσης από όπου τροφοδοτούνται διακρίνονται σε: • Μονοφασικοί • Τριφασικοί Ανάλογα με τους ακροδέκτες που συνδέουν οι μονοφασικοί ρευματολήπτες διακρίνονται σε: • Διπολικοί • Τριπολικοί • Σούκο Μπορείτε να φανταστείτε ποιοι αγωγοί συνδέονται σε διπολικούς μονοφασικούς ρευματολήπτες, ποιοι αγωγοί συνδέονται σε τρπολικούς μονοφασικούς ρευματολήπτες και ποιοι αγωγοί συνδέονται σε σούκο μονοφασικούς ρευματολήπτες; Ανάλογα με τους ακροδέκτες που συνδέουν οι τριφασικοί ρευματολήπτες διακρίνονται σε: • Τετραπολικοί • Πενταπολικοί Μπορείτε να φανταστείτε ποιοι αγωγοί συνδέονται σε τετραπολικούς τριφασικούς ρευματολήπτες και ποιοι αγωγοί συνδέονται σε πενταπολικούς τριφασικούς ρευματολήπτες; 4.3 Λυχνιολαβές (Ντουί) Ανάλογα με το μέγεθός τους διακρίνονται σε: • Γολιάθ • Κοινές • Μινιόν Προτάσεις για Περαιτέρω Μελέτη Πλαστικοί σωλήνες ηλεκτρικών εγκαταστάσεων: Χαρακτηριστικά, ταξινόμηση και Πρότυπα
